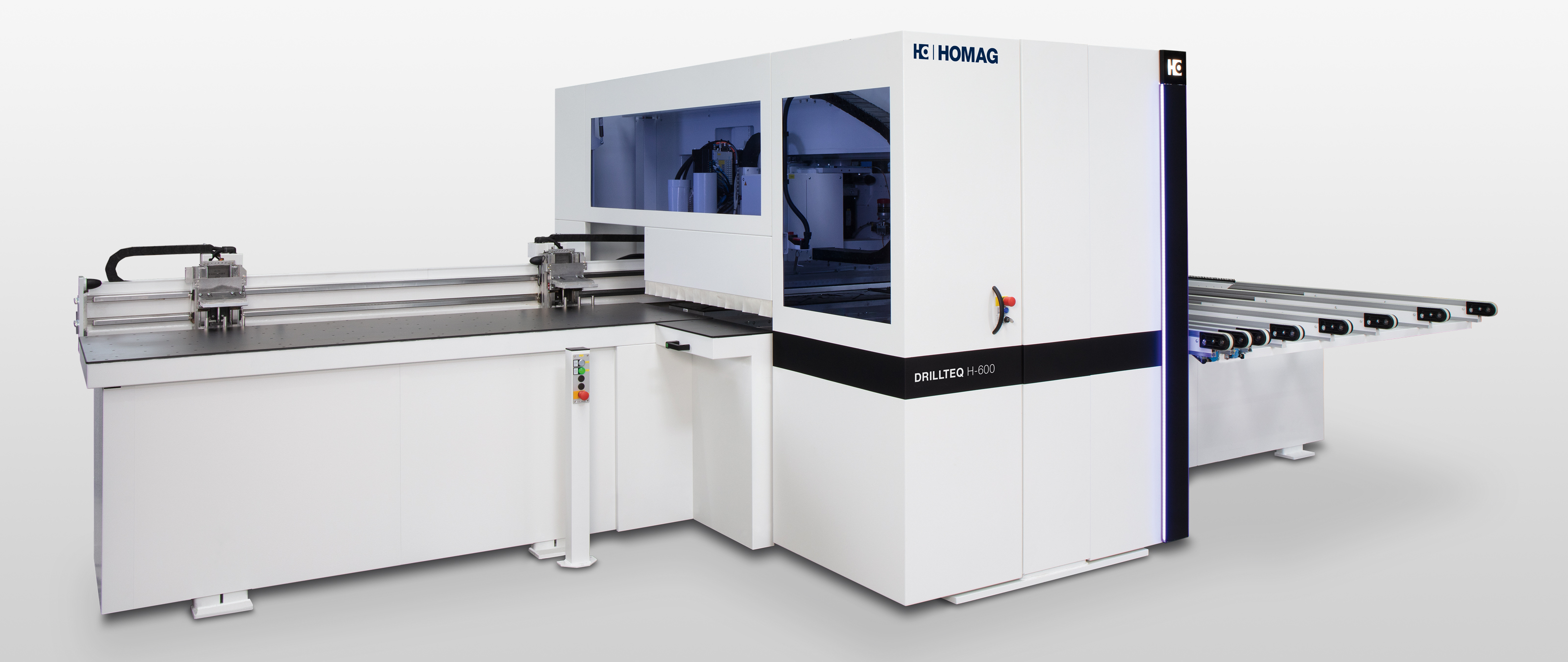

数控钻孔和铣削加工中心 DRILLTEQ H-600
数控钻孔和铣削加工中心 DRILLTEQ H-600
极其灵活，多种连接方式
DRILLTEQ H-600 的诱人之处是工件搬运以及加工时的速度和精确度。能以极高的重复精度钻每个孔。铣削和开槽加工同样如此。尽管运动速度极快，仍然可以完美保护工件表面。可以同时加工两个工件，效率极高，机床的多种连接方式可带来极高的灵活性。结果：CNC-Xtreme。
您的收益
- 连接方式灵活
- 运动速度高达 130 m/min，可迅速完成任务
- 采用两个 CNC 控制的夹紧钳，持久稳固夹持和精确定位工件
- 通过厚度检查和长度测量实现可靠的流程
- 采用申请了专利的主轴夹具，所有钻孔加工始终能实现精确的钻孔深度
- 封闭的直线导轨系统，可靠防止灰尘和脏污，因此寿命很长
- Smooth-Pressure System© 能在工件下方提供保护性气垫，因此能保证高水准的裁片搬运操作
-
![]()

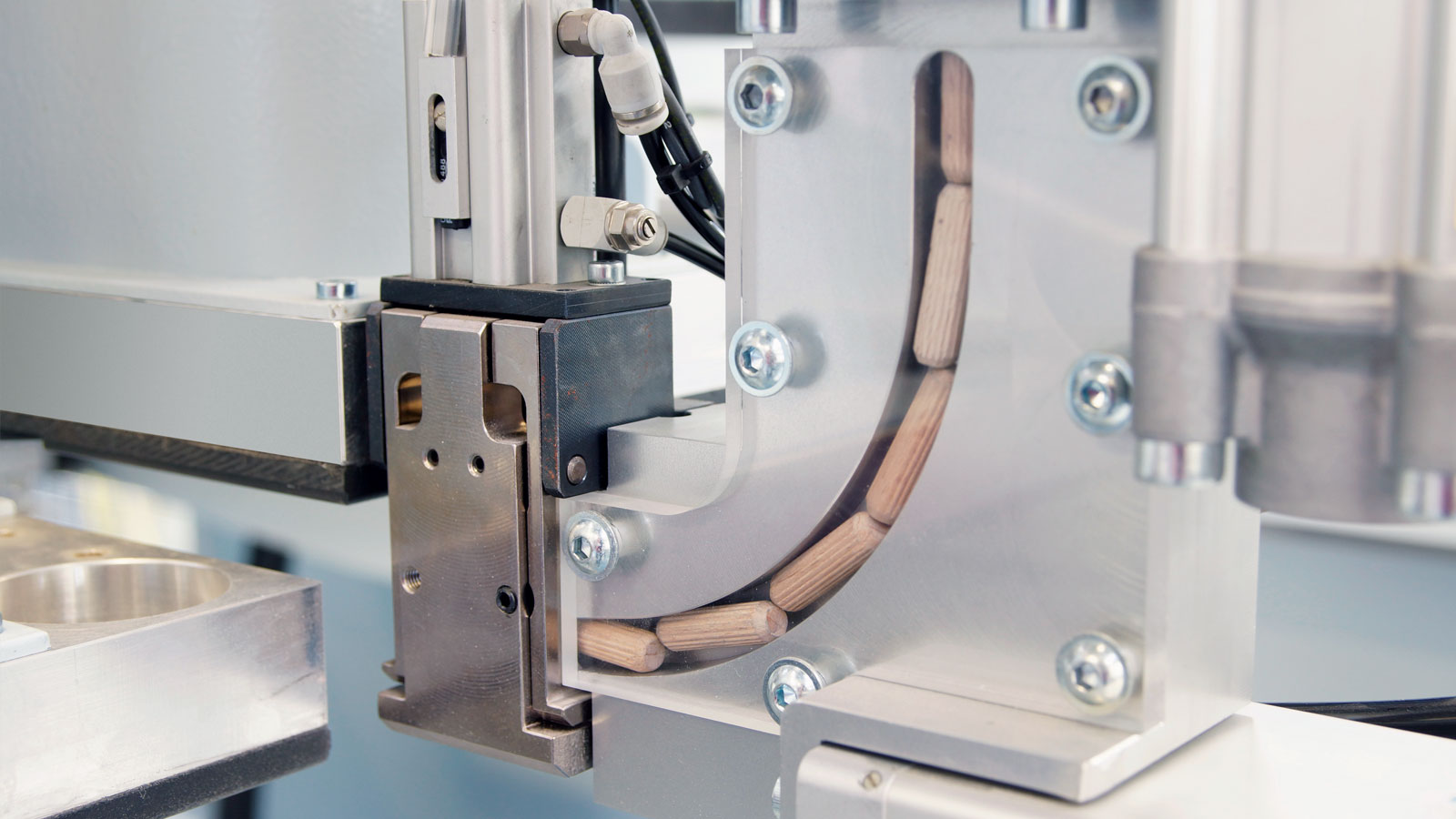

精密打榫单元 -
![]()

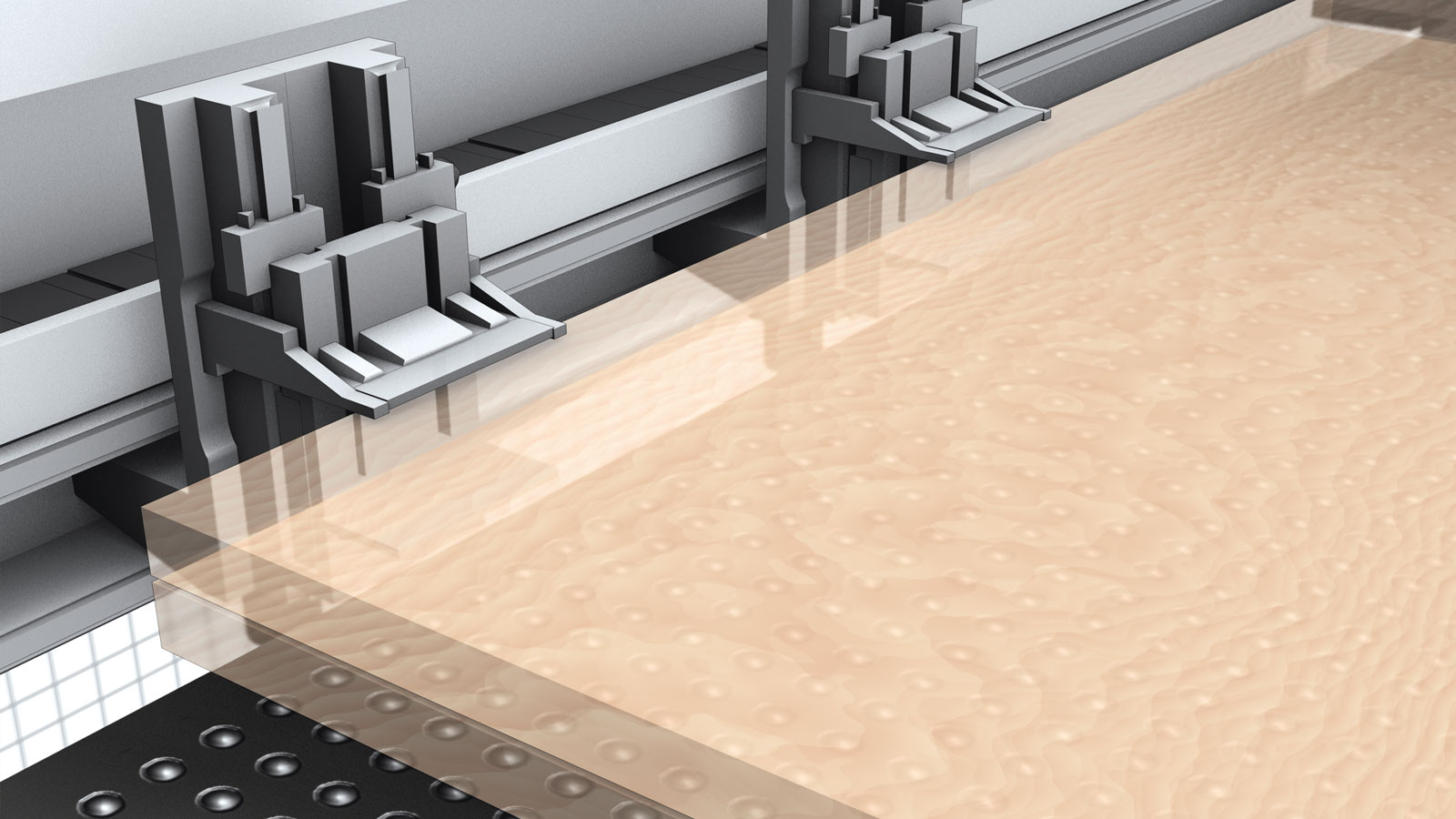

CNC 控制的夹紧钳系统，用于快速、精确加工 -
![]()

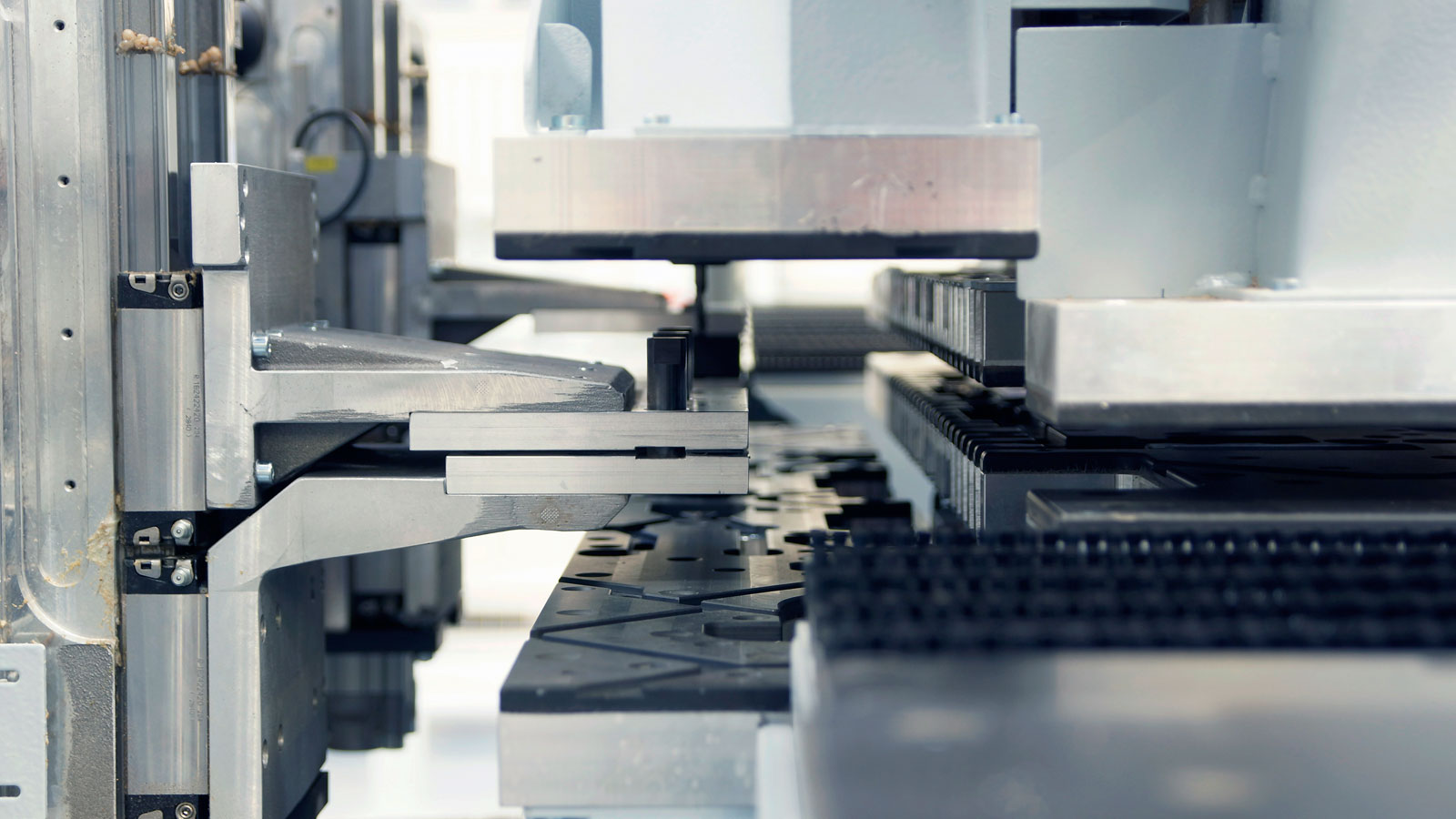

分半式压紧台横梁，便于在零边处进行加工 -
![]()

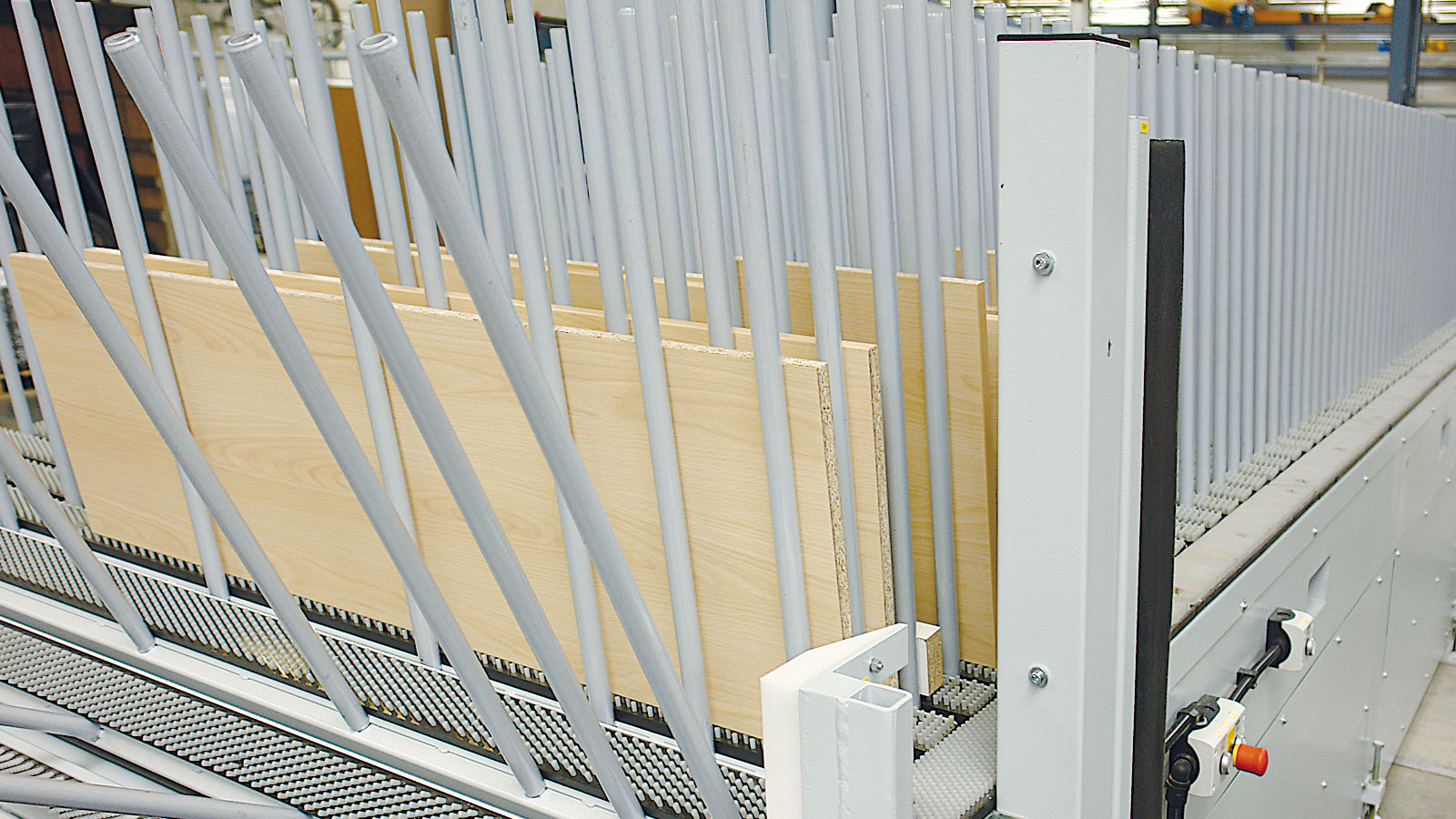

水平专用缓冲系统，用于手动送料及取出工件
详细内容
-
采用 CNC 控制的夹紧钳系统，没有装调时间
-
采用分半式压紧台横梁，可在零边处进行加工
-
采用自动主轴夹具，钻孔深度始终精确相同
-
“The simple way”：操作工可在需要时快速、方便地接近加工单元，完成清洁和保养任务
-
通过 TBO-System© 保护工件表面
-
采用 Smooth-Pressure System© 平缓引导工件
技术信息
| DRILLTEQ H-600 | |
|---|---|
| 工件通过尺寸 [mm] | 2,500 x 1,300 |
| 工件加工高度 [mm] | 2,500 x 1,000 |
| X - Y - Z 轴运动速度 [m/min] | 138 - 80 - 50 |
| 压缩空气接口 [in] | 1 |
| 压缩空气 [bar] | 7 |
| 抽吸管接头 [mm] | 2x Ø 280 |
| 抽气能力 [m³/h] | 最小 2x 4,450 |
| 电气连接参数 [kW] | 19.5 |
| 机床总重 [kg] | 大约 5,500 |
(以前的产品名称: BHX 500 系列的 CNC 加工中心)
