CNC-Bohr- und Fräsbearbeitungszentren DRILLTEQ V-310
CNC-Bohr- und Fräsbearbeitungszentren DRILLTEQ V-310
Maximale Korpusbearbeitung. Minimaler Platzbedarf. Ein Raumwunder mit nur 11 m² Aufstellfläche.
Das smarte Konzept der DRILLTEQ V-310 bietet einen möglichst großen Funktionsumfang auf möglichst kleinem Raum. Auf ihren optimal genutzten 11 m² bietet sie mehr Bohren, mehr Fräsen und mehr Nuten als jede vergleichbare Maschine dieser Bauklasse. Selbst Türenbearbeitung ist jetzt möglich, so wie jede Art von Verbinderbearbeitung für den Möbelbau. Optimieren Sie Ihre Prozesse beim Werkstück-, Werkzeughandling durch LED-Bedienerassistenz intelliGuide und freuen Sie sich auf ergonomische Abläufe dank einfachem Schwenken der Bedieneinheit oder Höhenverstellen des Monitors.
Highlights
Umfangreiche Ausstattung – Bis zu 45 Bohrspindeln, 2 Nutsägen.

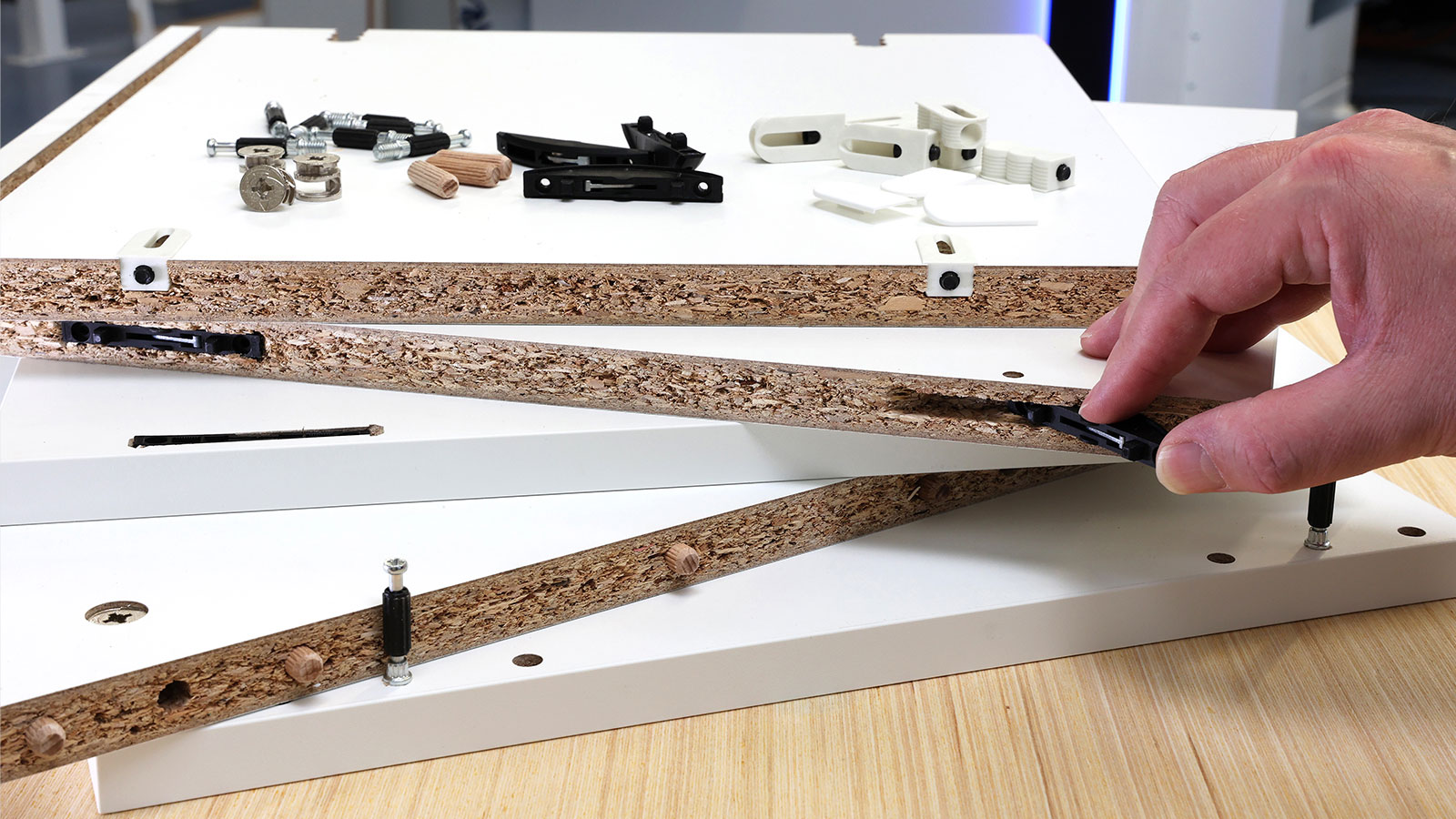

Ob klassisches Fräsen und Bohren, oder das Herstellen von Taschen. Der Auswahl für Möbelverbinder sind keine Grenzen gesetzt.
Energieeffiziente Bearbeitung – Das Spannzangensystem überzeugt ohne Rüstzeiten und Vakuum
Bilder
-
![]()

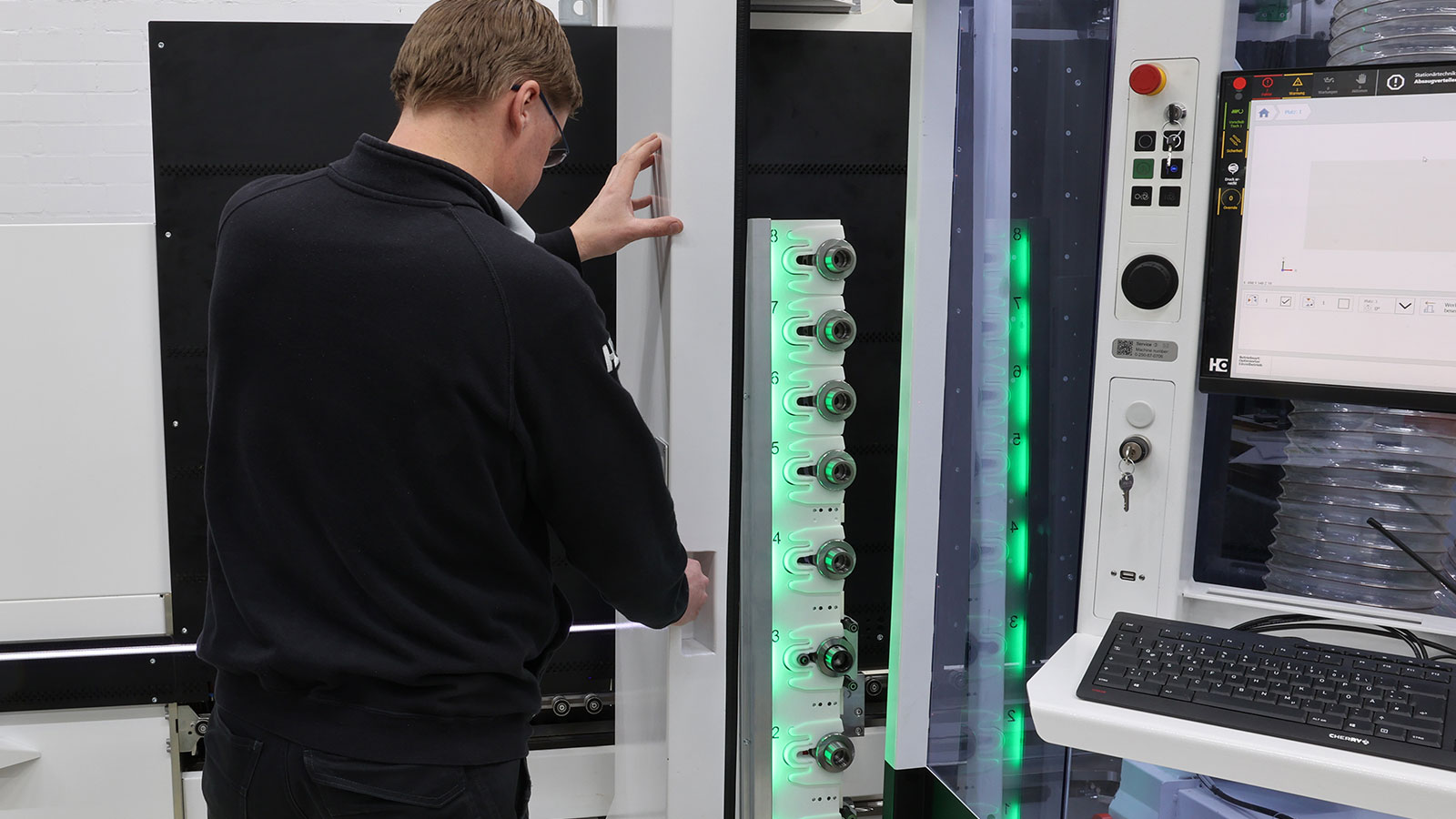

Der Werkzeugwechsler an der Innenseite der Zugangstür bietet 8 Plätze. -
![]()

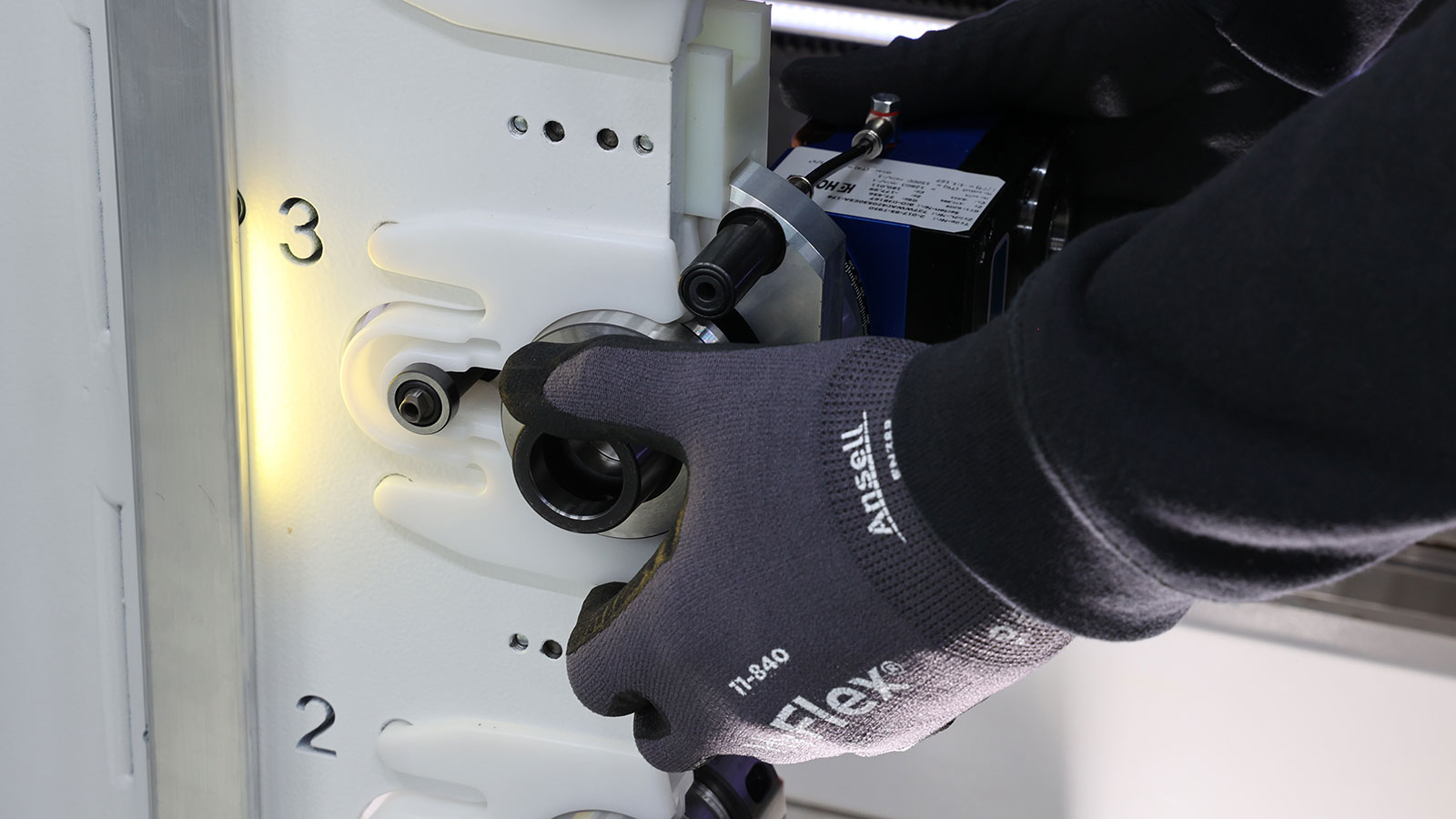

Optisches LED-Assistenzsystem intelliGuide gibt beim Werkzeugwechsel die Platzbelegung vor. -
![]()

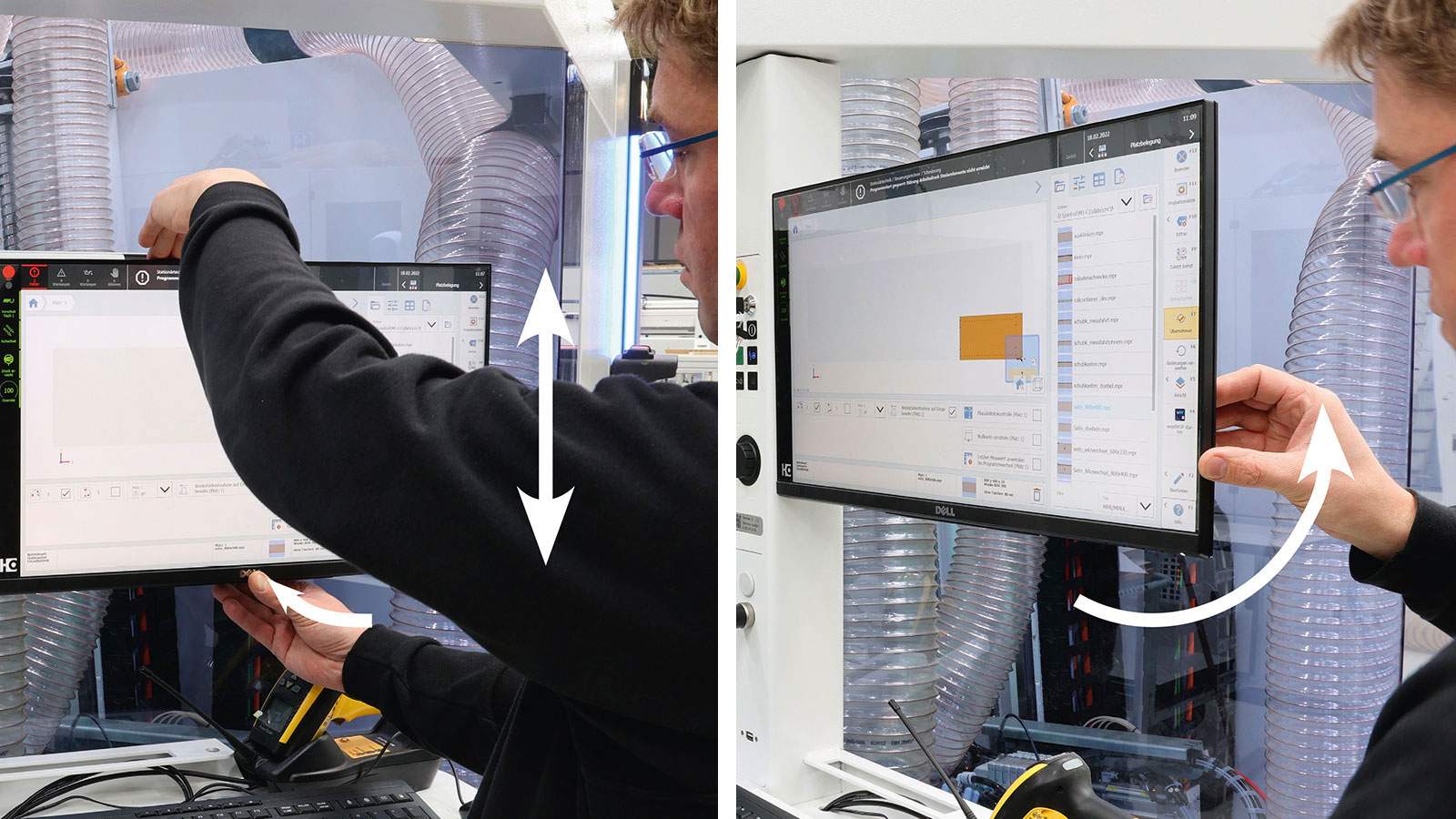

Schwenkbare Bedieneinheit mit in der Höhe verstellbarem Monitor für eine ergonomische Bedienung. -
![]()

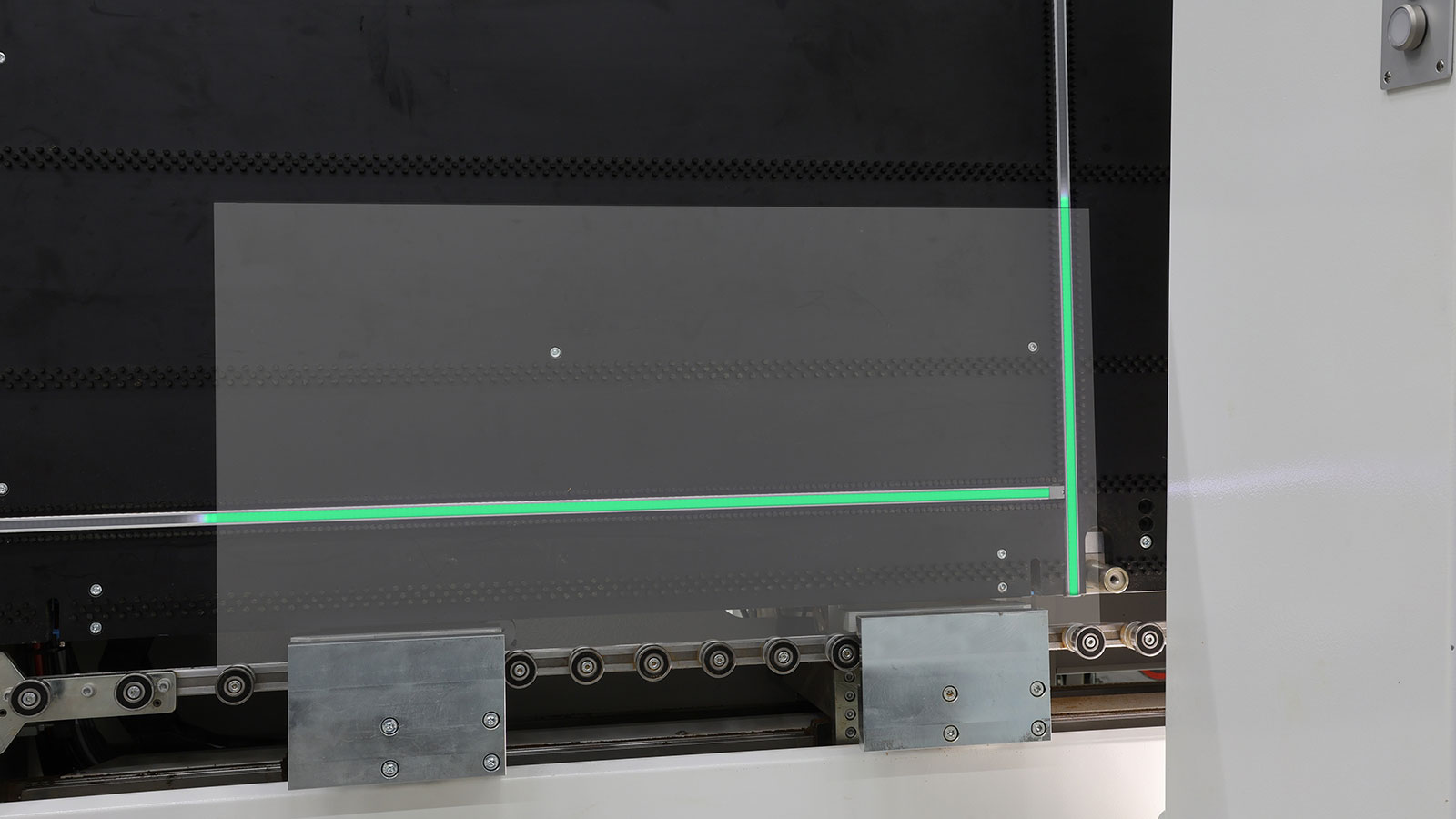

Optisches LED-Assistenzsystem intelliGuide zeigt die Werkstückgrößen an und auch die richtige Positionierung zum Einlegen in die Maschine. -
![]()

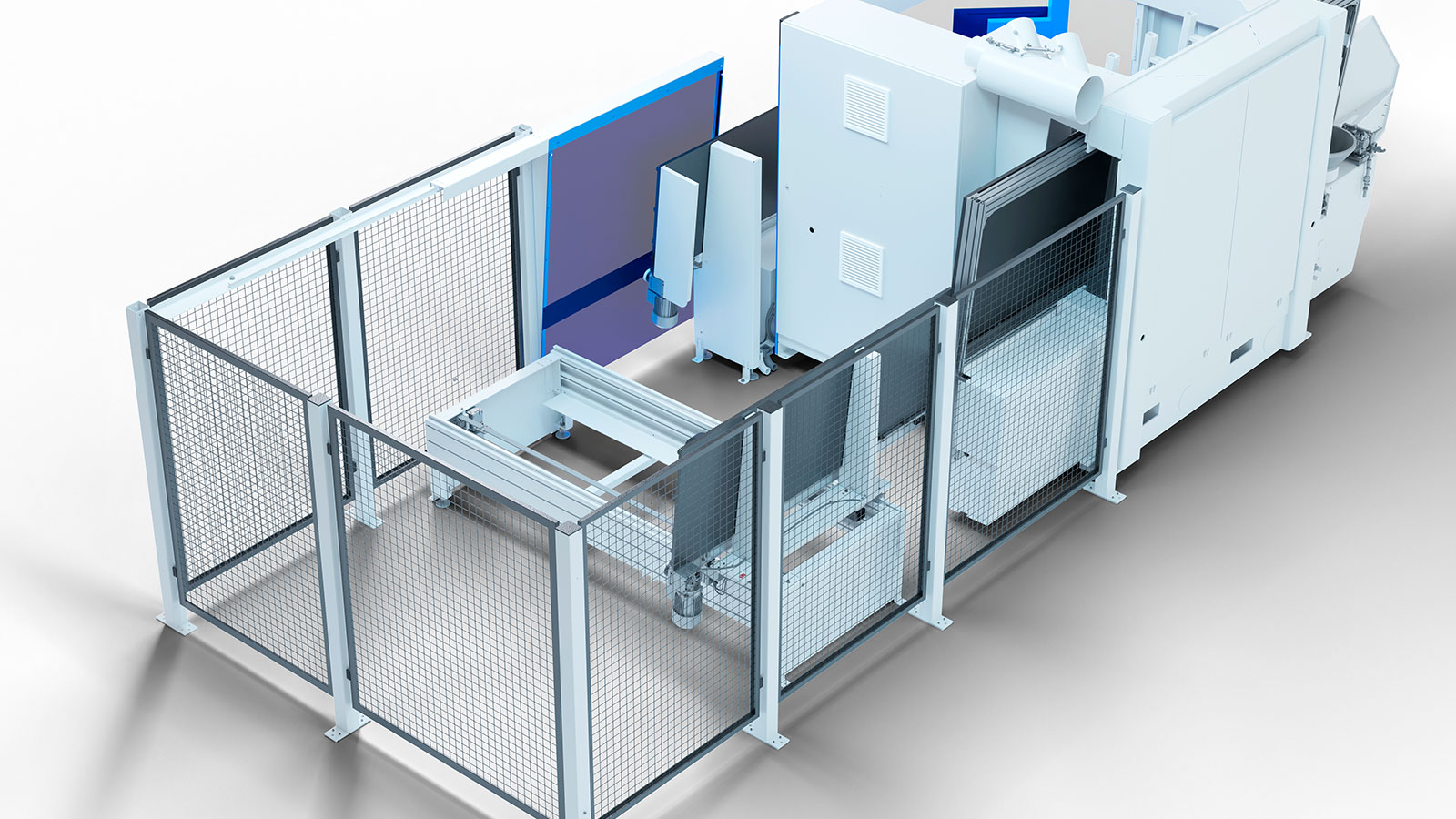

Automatische Rückführung für eine zeitliche, als auch ergonomische Entlastung der Bediener. -
![]()

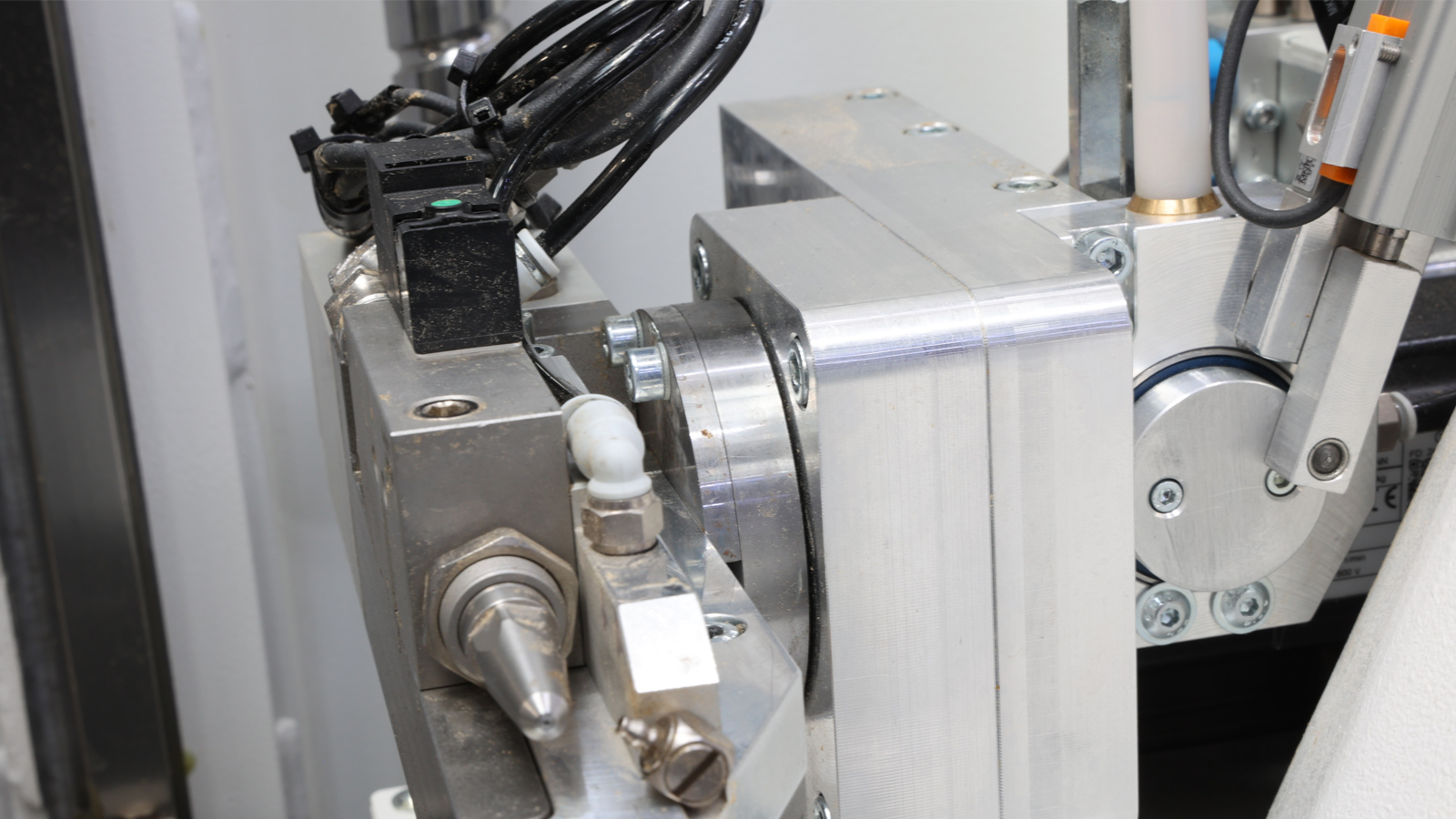

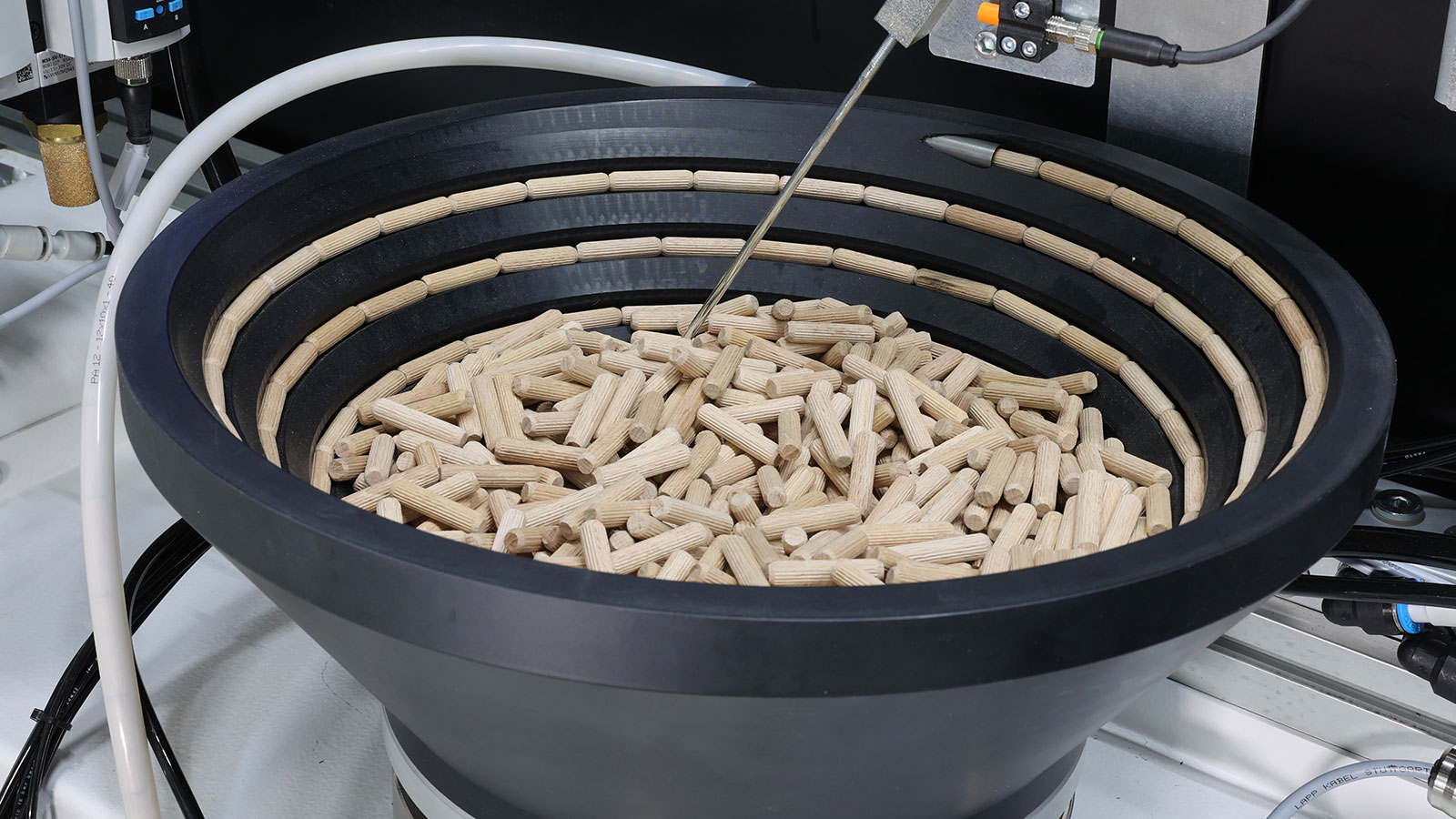

Dübeltechnik für ein automatisches Eintreiben inklusive variabler Eintreibtiefen in die definierten Positionen. -
![]()

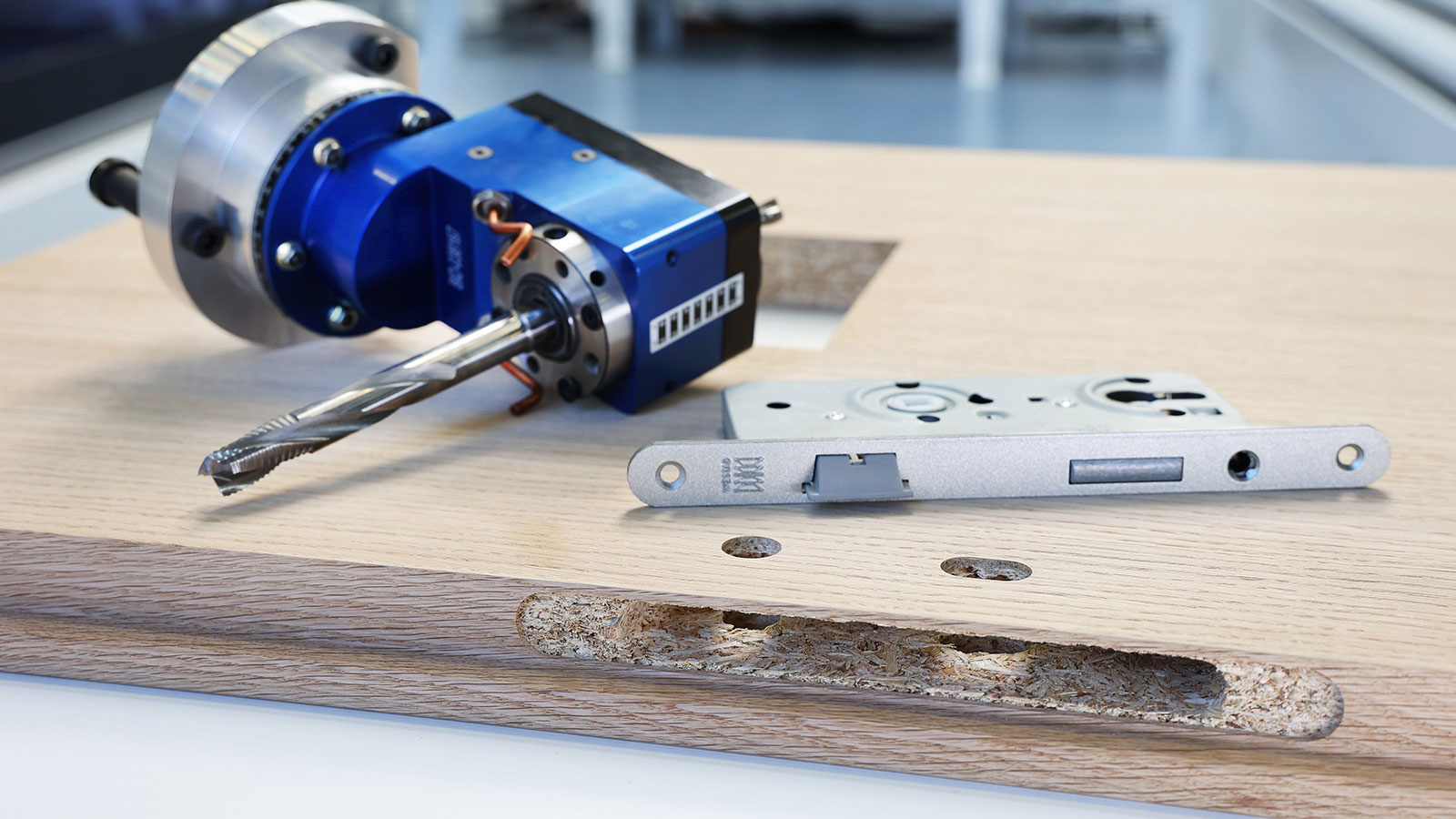

Zimmertüren lassen sich zukünftig vollumfänglich mit Falzbearbeitung, Schlosskasten, Anuba-Bändern oder Lichtausschnitte inklusive Eckenausklingen herstellen. -
![]()
safeScan – Sicherheitskonzept. Unsichtbare Prüfung mittels Scanner am Maschinen Ein- und Auslauf.
Funktionen
-
Ein Dübelaggregat und eine C-Achse mit Aggregateschnittstelle stehen zur Wahl.
-
Erleichtertes Werkstückhandling dank 5° Neigung unter Nutzung der Schwerkraft
-
Fußschaltleiste zum einfachen Spannen der Werkstücke
-
Absichern der Prozesse durch Plausibilitätskontrolle und Vermessen der Werkstücke
-
safeScan – Sicherheitskonzept für eine optimale und sichere Interaktion von Mensch und Maschine
-
Barcode-Leser und Scanner zum schnellen Aufrufen und Lesen der Programme und Anforderungen
-
Ergonomische Abläufe – Intuitive Bedienung mit wenigen Handgriffen dank kleinem Bewegungsradius infolge eines kompakten Maschinenbaus
Technische Daten
| Werkstücklänge [mm] | 200 – 3.050 |
| Werkstückbreite [mm] | 50 – 1.250 |
| Werkstückdicke [mm] | 8 – 80 |
| Maschinengesamtgewicht [kg] | ca. 3.600 |
| Aufstellmaße L x B x H [mm] | 5.300 x 2.260 x 2.160 |
Software
-
![]()
materialManager
Alle Materialdaten und Bestände – übersichtlich verwaltet in nur einer digitalen Anwendung
Zentrale Materialverwaltung im Unternehmen
Durchgängige Nutzung der Materialdaten
-
![]()
productionManager
Die digitale Auftragsmappe bringt Transparenz in die Werkstatt
Schluss mit der Zettelwirtschaft
Auftragsfortschritt in Echtzeit
So produzieren Ihre Kollegen
Videos
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» Datenschutzerklärung

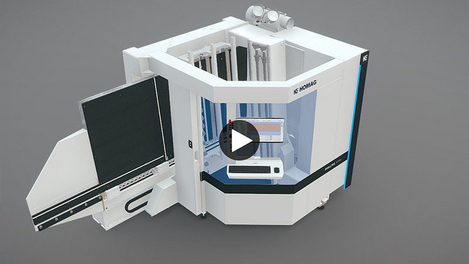

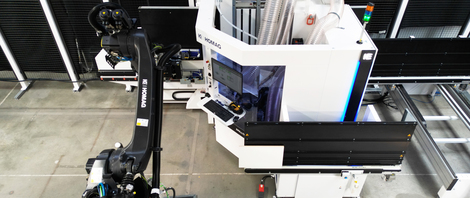

Vertikales CNC-Bearbeitungszentrum DRILLTEQ V-310
Das Raumwunder in der CNC-Bearbeitung.
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» DatenschutzerklärungVertikales CNC-Bearbeitungszentrum DRILLTEQ V-310
Clamex Bearbeitung in der Kante – Mittelwand
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» DatenschutzerklärungVertikales CNC-Bearbeitungszentrum DRILLTEQ V-310
Bearbeitung Schmalteil – Rollcontainer-Vorderstück
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» DatenschutzerklärungVertikales CNC-Bearbeitungszentrum DRILLTEQ V-310

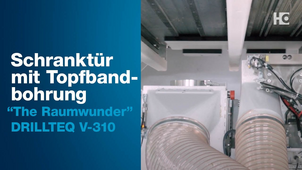

Bearbeitung Schranktür mit Topfbandbohrung
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» DatenschutzerklärungVertikales CNC-Bearbeitungszentrum DRILLTEQ V-310

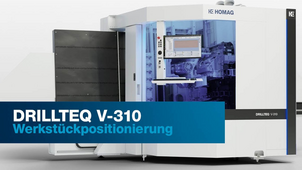

LED-Assistenzsystem intelliGuide Classic - Werkstückpositionierung
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» DatenschutzerklärungVertikales CNC-Bearbeitungszentrum DRILLTEQ V-310

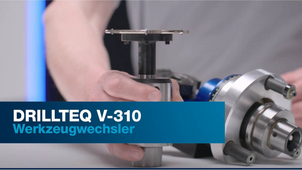

LED-Assistenzsystem intelliGuide – Werkzeugwechsler
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» DatenschutzerklärungVertikales CNC-Bearbeitungszentrum DRILLTEQ V-310
Zimmertürbearbeitung
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» DatenschutzerklärungCNC-Bearbeitungszentrum DRILLTEQ V-310

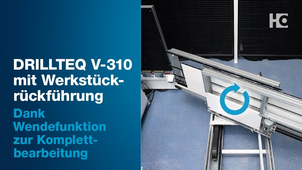

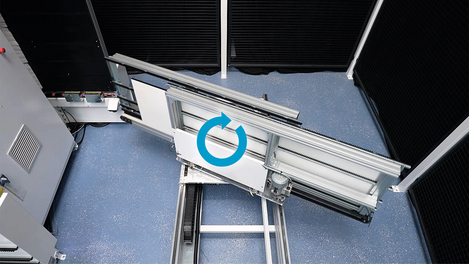

Werkstückrückführung mit Wendefunktion
