WEINMANN 组装台 蝴蝶翻转台
WEINMANN 组装台 蝴蝶翻转台
一次完成元件的翻转
WEINMANN的蝴蝶翻转台能够为元件翻转提供理想的解决方案，从而使您轻松实现对元件的双面加工。元件的一面加工完成后将被转移到第二个组装台，并在那里完成生产。
您的收益
- 广泛适用于墙体、屋顶、天花板、山墙元件以及元件厚度的自动识别
- 更快的翻转过程——在90秒内
- 安全并轻柔的工件翻转过程（无起重机）
- 符合人体工程学的工作流程——短距离和最佳高度
-
![]()
Option: Dach-Decken-Spanner -
![]()
Erstellen des Riegelwerks und der Beplankung auf dem Gebertisch. -
![]()
通过蝴蝶翻转台进行快速并安全的翻转 -
![]()
山墙构件翻转至第二个工作台上 -
![]()
Automatisiertes Spannen des Riegelwerks mit Spannbalken. -
![]()
可选： BUILDTEQ可配置万能的夹紧装置——特别有助于山墙元件的生产 -
![]()
Winkelgerechtes Ausrichten der Elemente am X-Anschlag. -
![]()
Anzeige mit Gradeinteilung für das genaue Einstellen der benötigten Neigung. -
![]()
Verschiedene Bolzenlängen und höhenverstellbare Bolzen für unterschiedliche Elemente. -
![]()
Durchgehender X-Anschlag ermöglicht das genaue Ausrichten auch von Dach- und Deckenelementen.
详细内容
-

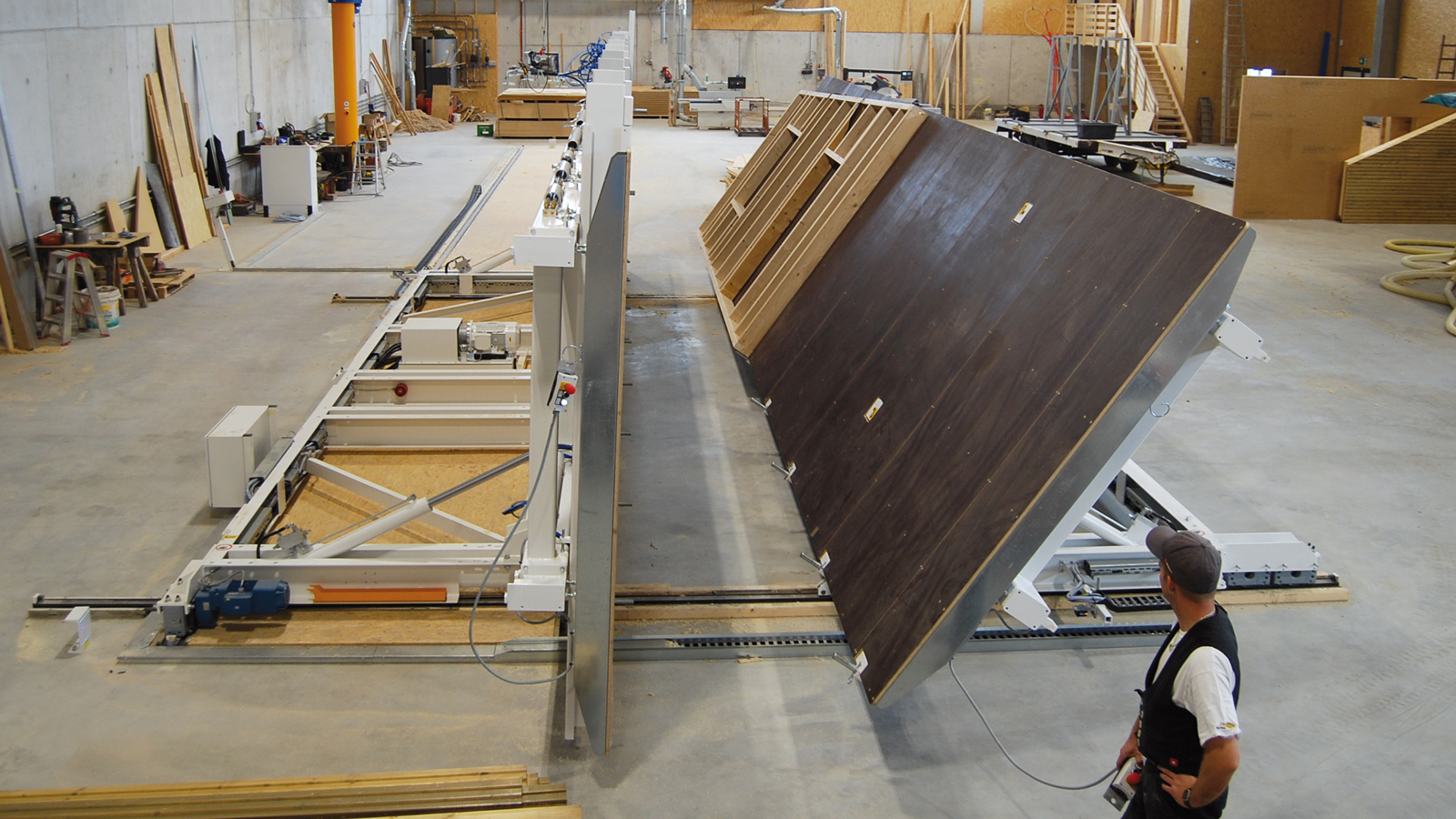

在两个组装台上快速平行工作
-
在第一个组装台上完成木框架及元件第一面的加工并将其传送到第二个组装台
-
在倾斜操作过程中，两个组装台相互面对，元件从组装台 1 转移到组装台 2
-
有足够的空间在两个组装台上工作，组装台可以移动到不同的位置
-
通过稳固的结构设计实现牢固耐用性，适用于重型和复杂元件的加工
技术信息
| 工作高度 | 730毫米 |
| 夹紧范围 | 400—3800毫米 |
| 元件长度 | 1.5—12米 |
| 元件重量 | 3.5吨 可选重达至5吨 |
技术信息可能有所变化！
