HOMAG 将在 LIGNA 木工机械展上展示从入门级到工业生产用的各种封边机。数字化在其中发挥着核心作用。

在展会现场将可以看到

  • EDGETEQ S-240,型号 1230 HF
  • EDGETEQ S-300,型号 1440 E,配备新型人体工学气垫工作台,采用连续多半径技术
  • EDGETEQ S-380型号 1672 E,与回送装置 LOOPTEQ O-300 共同组成生产单元
  • EDGETEQ S-500,配有回送装置 LOOPTEQ O-600 以及新型工件进料装置 WZ14
  • EDGETEQ S-500 使用全新一代软件 woodCommander 5 和 Edge Data 插件,是数字化生产的理想之选
  • EDGETEQ S-500 窄件机床适用于最窄 40 mm 的工件

EDGETEQ S-240 —— 在入门级产品中具有最优质的封边质量,进给速度为 11 m/min

EDGETEQ S-240 封边机(型号 1230 HF)是 HOMAG 为手工业行业提供的入门级解决方案,拥有丰富的加工单元装备、入门级自动化系统高度加工灵活性
其配备了可用于封边条厚度最大 6 mm 的卷材和实木条储料器、用于处理 EVA/PUR 的拼缝铣削单元和涂胶单元,以及自动倒角/直线调整功能和齐平/突出量齐头自动调整功能的齐头单元。用于将齐头电机自动定位至 2 个位置。 带 3 点式气动调节装置的铣削单元以及可自动在薄边和厚边之间进行调节的仿形铣单元。
精加工区域具有 3 个加工单元:带快速更换头的异形刮刀、带气动调节装置的胶接拼缝刮刀以及抛光单元。

EDGETEQ S-300,机型 1440 E,在单电机仿形铣单元以及人体工学气垫工作台上采用连续多半径技术

EDGETEQ S-300(型号 1440 E)的配置可为手工业及中小型公司带来竞争优势,尤其是针对封边条厚度经常改变的情形。

单电机仿形铣单元 (FF6210) 上采用双轮廓技术(即轮廓 R1 和 R2),可通过触控系统进行快速、精确地切换,提高加工作业中的灵活性。同时也缩短了装调时间和机床长度,从而提高了成本效益。

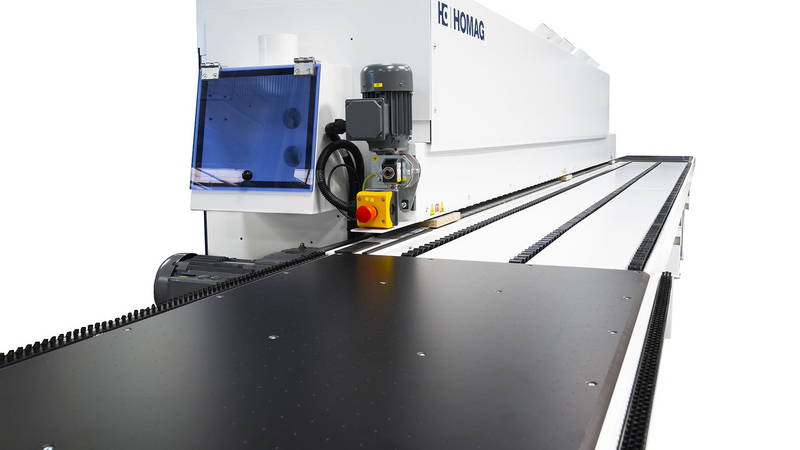

同时在 LIGNA 展出的还有在机床进料段和出料段装配了新型人体工学气垫工作台EDGETEQ S-300。符合人体工学的机床进料段和机床出料段确保了工件进料和取料的安全便捷。进给速度在 8-14 m/min 之间灵活可变。机床配备拼缝铣削单元、用于对 EVA/PUR 热熔胶进行选择加工的通用涂胶单元 QA65N 以及用于封边条和卷材的封边条储料器。修整加工可使用齐头单元、多级铣削单元以及单电机仿形铣单元。而精加工则可交给多级异形刮刀、胶液刮刀以及抛光单元进行处理。

EDGETEQ S-380 和回送装置 LOOPTEQ O-300(共同构成一个生产单元)

通过将回送装置以及新型 2 路自动封边条储料器相结合,封边机的生产效率得到了显著提升。工件回送装置 LOOPTEQ O-300 适合各种裁片,从小而轻的工件到大而重的工件均可轻松处理。通过 24" 多点触控显示器 powerTouch 可实现直观的加工单元控制和参数输入。

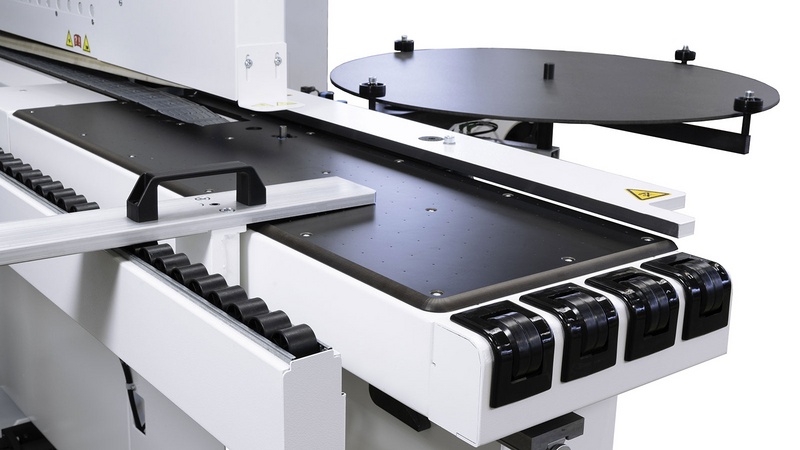

此外,一种新的包含滑板的气垫工作台方案(同样适用于 EDEGTEQ S-500)也将在此次展会上亮相。符合人体工学的机床进料段可确保安全和规整的工件进料。用于封边条余量加工和角部复制的 MF60 多功能铣削单元配备一个步进电机,以根据不同的边缘厚度进行自动调整。

EDGETEQ S-380(型号 1672 E)配备通用涂胶单元 QA65N 和通用预熔单元(2.5-4 kg/h),可使用 PUR 或 EVA 热熔胶进行生产,确保达到最佳的胶接质量。

通过用于 PUR 胶筒或 EVA 胶粒的两个特制可更换容器,可以快速轻松地更换通用预熔单元中的粘合剂,避免相互污染。

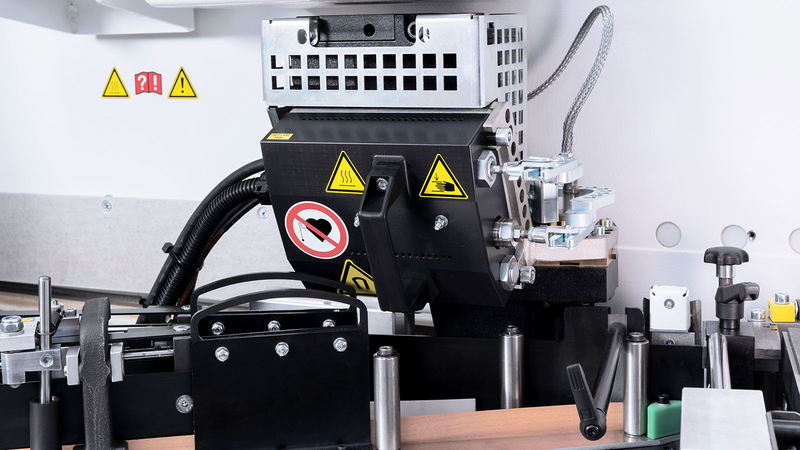

通用涂胶单元配备自动胶量计量功能。通过 powerTouch 操作界面可以轻松、准确、快速地设置胶粘剂涂覆量。由此可确保最佳的胶接质量、更高的可用性和性能以及更好的成本效益。

在涂胶之前,拼缝铣削单元可为加工精密工件边缘奠定基础。修整加工则使用双电机齐头单元 HL70、多级铣削单元 MS40、多功能仿形铣单元 MF60、多级异形刮刀加工单元 MZ40,以及胶接拼缝刮刀、清洁剂喷涂单元和抛光单元等精加工单元。
带有双电机和多半径刀具 flexTrim 的多功能铣削单元可为实现完美的边角加工提供精准的调节选项。设计底板功能还允许在原始面板的边角上进行仿形铣削。

EDGETEQ S-380 的进给速度为 8-20 m/min,是锐角和钝角工件、带纵槽或带暗铰链孔的工件、厚度为 8 至 60 mm 的工件以及敏感表面的理想加工设备。
