WEINMANN Riegelwerkstation FRAMETEQ F-500 (WEM 150)

WEINMANN Riegelwerk-Stationen FRAMETEQ F-500

WEINMANN Riegelwerk-Stationen FRAMETEQ F-500

Komplexe Riegelwerke - individuell produziert

Komplexe und anspruchsvolle Riegelwerke stellen Sie mit der WEINMANN Riegelwerkstation FRAMETEQ F-500 schnell und einfach her. Ober- und Untergurte werden manuell zugeführt und an den vorgegebenen Anschlägen positioniert und automatisch gespannt. Auch die Stiele werden automatisch positioniert, gespannt und verbunden. Der höhere Automatisierungsgrad im Vergleich zur FRAMETEQ F-300 erhöht die Leistungsfähigkeit deutlich.

Highlights

WEINMANN Riegelwerkstation FRAMETEQ F-300 Abfuhrseitige Röllchenbahn

Eine Minimierung der Rüstzeit wird durch weitere Automatisierungslösungen wie einen automatischen Austransport der Elemente und eine automatische Breitenverstellung der Maschine erzielt.

Ein einfaches und automatisches Positionieren, Spannen und Befestigen der eingelegten Stiele und Gurte ermöglicht eine effiziente Produktion

Die vielseitigen Konfigurationsmöglichkeiten ermöglichen eine Anpassung der Riegelwerkstation auf die Bedürfnisse des Kunden.

Bilder

  • Die übersichtliche Oberfläche ermöglicht eine komfortable Bedienung der Maschine.
  • Stiele werden manuell in die Riegelwerkstation FRAMETEQ eingelegt
  • NC-gesteuertes Anschlagsystem ermöglicht das vollautomatische Spannen und Verbinden des Riegelwerks.
  • Erleichterter Einbau der Module ins Riegelwerk über Module-Zuführung
  • Optional: Einbaustation für Brüstungshölzer
  • Zu kurze Unter- bzw. Obergurte werden verbunden, um das Riegelwerk in der benötigten Länge herzustellen.
  • NC-gesteuerte vertikale Verfahrachsen für Befestigungsaggregate zur automatischen Anpassung auf unterschiedliche Elementdicken.

Technische Daten

Wanddicke [mm]75 - 200
Optional: 300
Wandhöhe [m]1,5 - 3,2
Optional: 3,8
Wandlänge [m]6/ 8/ 10/ 12
Produktionsleistung [mm / Minute]800 - 1.500

Technische Angaben ohne Gewähr!

(Frühere Produktbezeichnung: Riegelwerkstation WEM 150)

Erweiterungen & Automatisierungen

FEEDBOT F-500

Roboterhandling bei der Riegelwerkserstellung

Mehr erfahren

So produzieren Ihre Kollegen

Mehr anzeigen

Videos

Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


» Datenschutzerklärung

Roboter im Holzbau

Einblicke in die hochautomatisierte Fertigungslinie bei Bien-Zenker

  • Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


    » Datenschutzerklärung

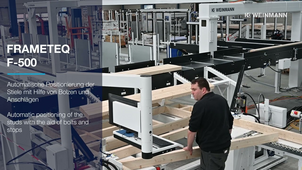

    FRAMETEQ F-500 mit Beschickungsportal STORETEQ H-100

    Erstellung eines Riegelwerks mit der FRAMETEQ F-500 und dem Beschickungsportal STORETEQ H-100.
