Plattenaufteilsägen SAWTEQ S-300 | S-310 flexTec
Plattenaufteilsägen SAWTEQ S-300 | S-310 flexTec
Roboter-Performance und Handlungsfreiheit in einem
Die SAWTEQ S-300 | S-310 flexTec verfügt über einen integrierten Roboter und ist technisch so ausgelegt, dass sie die Losgröße-1-Fertigung über längere Strecken mannlos erledigen kann. Alternativ lässt sich die Säge wie gewohnt von Hand bedienen – ganz flexibel und nach Bedarf: zum Beispiel für den Paketzuschnitt.
Vorteile
- Im Roboterbetrieb: Hocheffiziente Losgröße-1-Fertigung mit bis zu 1000 Teilen pro Schicht
- Geringe Stückkosten pro Teil
- Streckenweise mannloser Betrieb
- Extrem geringe Fehlerquoten
- Im Bedienerbetrieb: Volle Handlungsfreiheit im Zuschnitt
- Maximale Flexibilität zum Beispiel für Paketzuschnitte oder das Aufteilen von Dünnplatten
Highlights
Mit dem Messsystem Schnittqualität (Option), kurz MSQ
Bilder
-
![]()
Teilepuffer – Die Anlage verfügt direkt oberhalb des Druckbalkens über einen Teilepuffer. Hier legt der Roboter Teile vorübergehend ab, die entweder abgestapelt oder der Säge später erneut zugeführt werden sollen. -
![]()

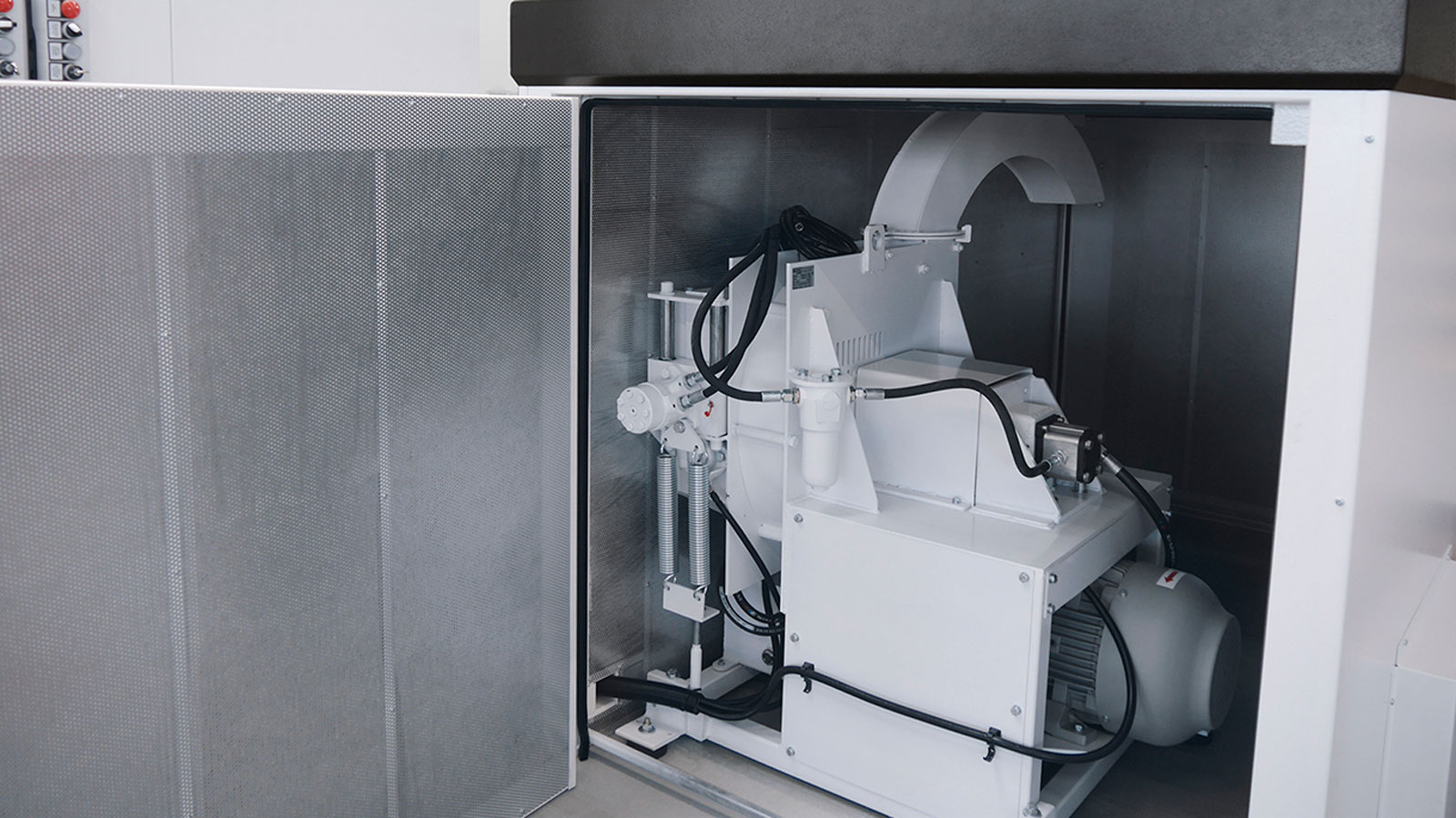

Automatische Abfallentsorgung: Kompakt, praktisch und leise - Kernstück der automatischen Abfallentsorgung ist ein robuster Scheibenradhäcksler mit angeschlossenen Abfallcontainer. Das System ist komplett gekapselt und in einer Schallschutzkabine untergebracht. -
![]()

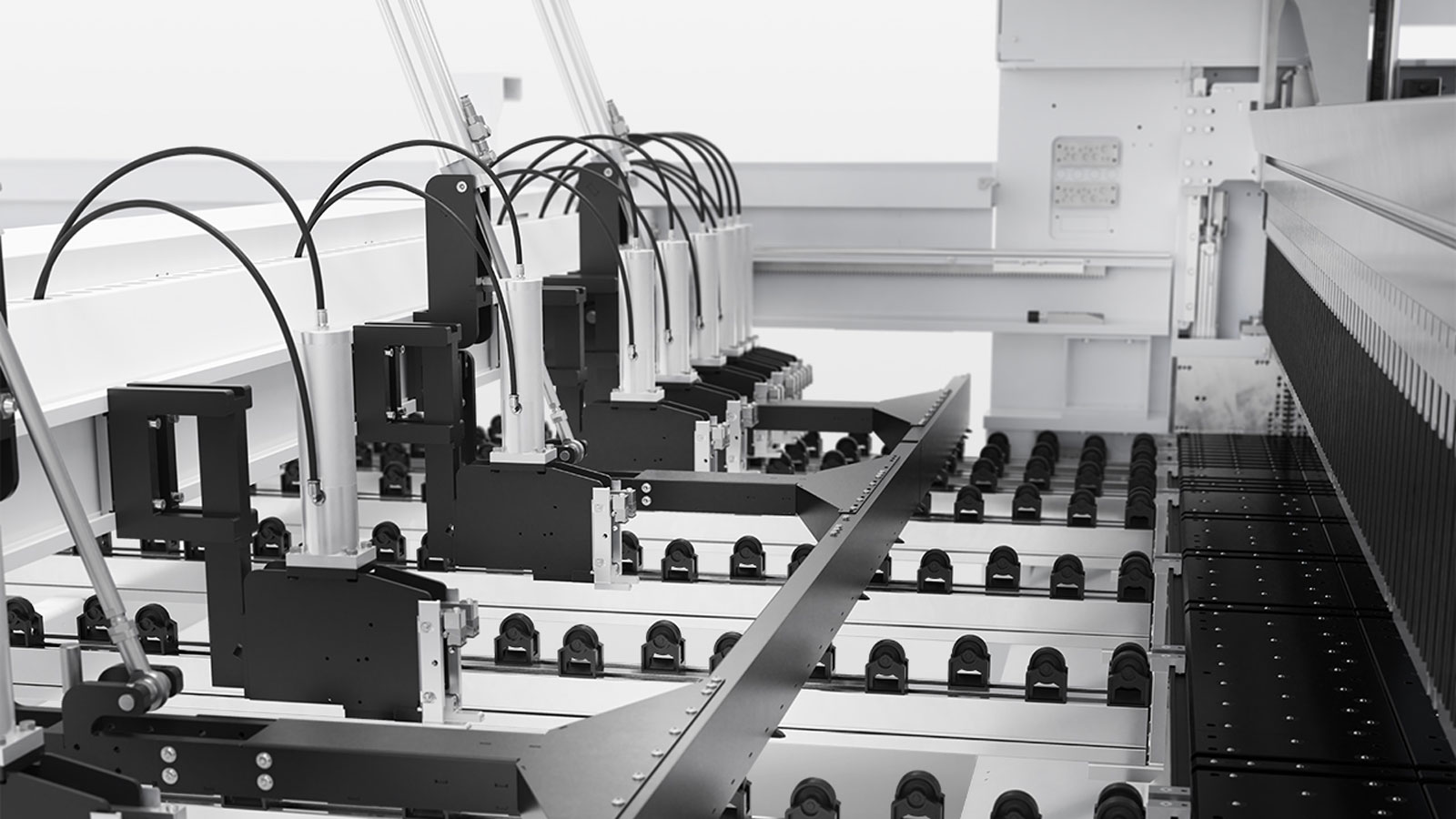

Das automatische Ausstoßlineal schiebt Plattenreste vom hinteren Maschinentisch nach vorn. Serienmäßig in der Grundausstattung enthalten, da für den Roboterbetrieb unerlässlich. -
![]()

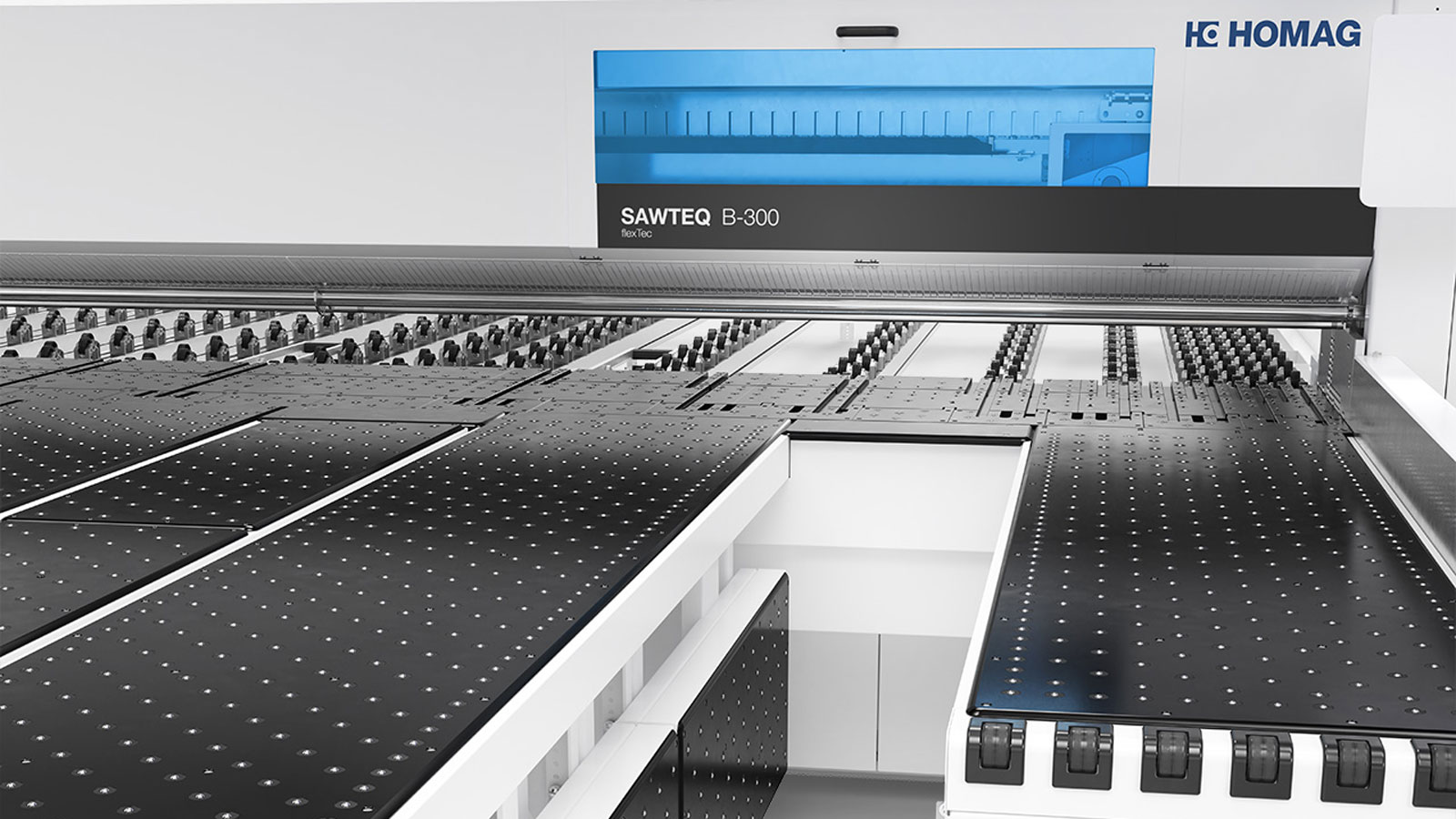

Luftkissentische zum Abklappen – Im Bedienerbetrieb lassen sich die Tische herunter- oder hochklappen, um freien Zugang zur Schnittlinie zu gewähren oder ein Durchbiegen dünner Materialien zu verhindern bzw. die Arbeitsfläche zu vergrößern -
![]()

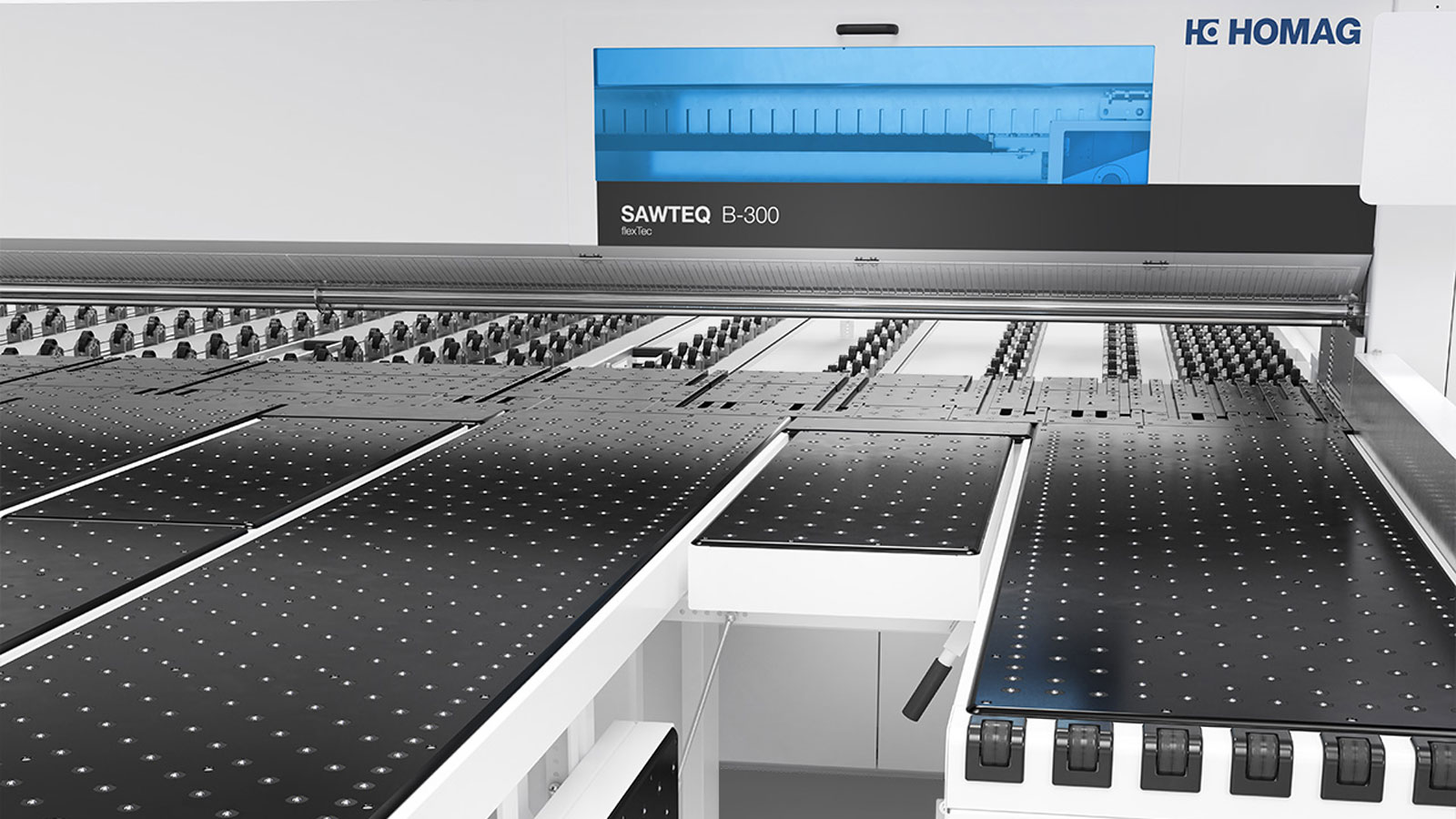

Luftkissentische zum Abklappen – Für den Roboterbetrieb werden die Zusatztische hochgeklappt und alle Gassen geschlossen
Funktionen
-

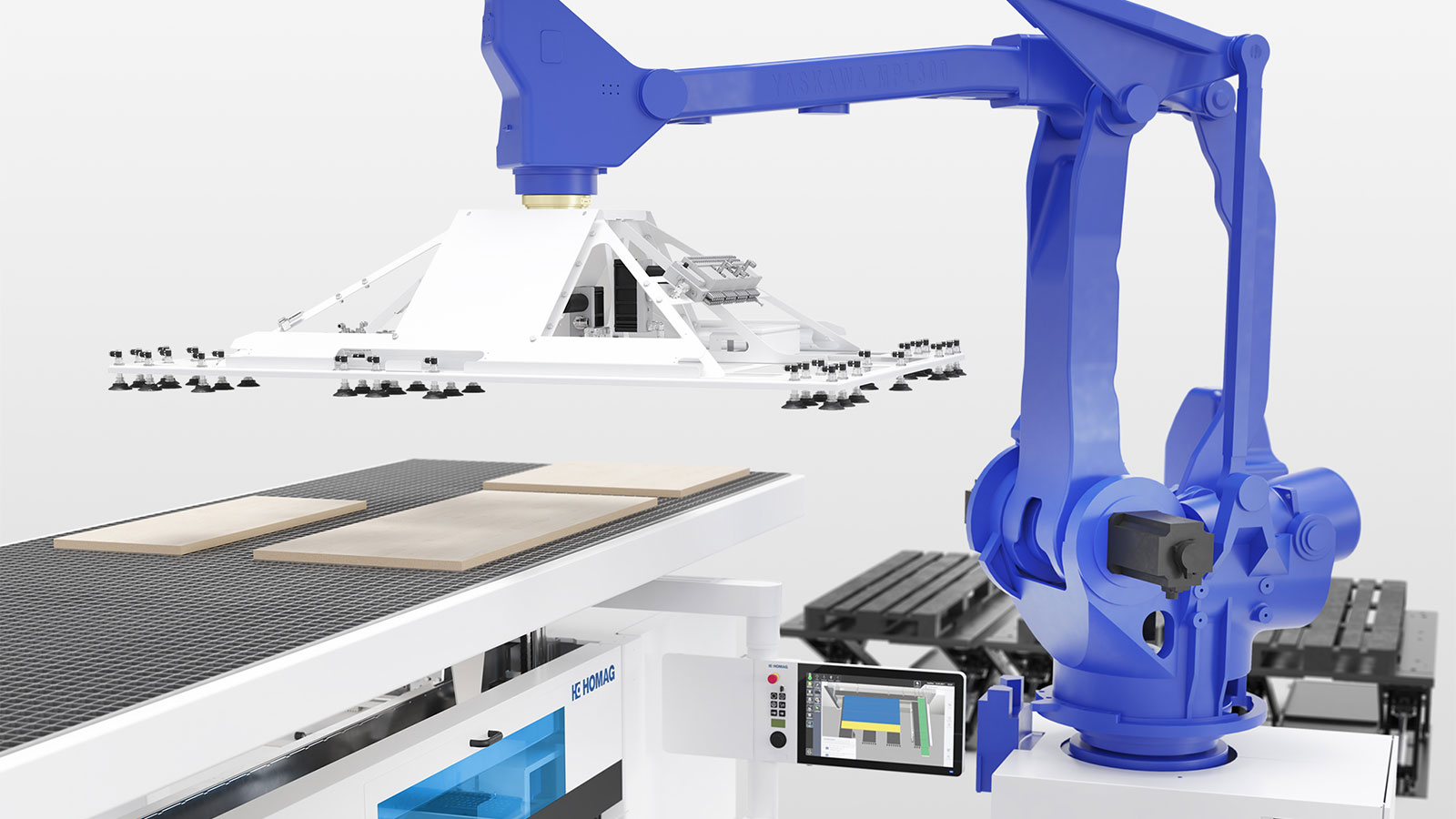

Roboter mit Saugtraverse – Herzstück der Sägen ist ein bewährter Industrieroboter mit eigens entwickelter Saugtraverse. Er übernimmt das komplette Platten-, Streifen- und Teilehandling. Vollautomatisch, hochflexibel, fehlerfrei und effizient.
-
Teilepuffer
-
Vollautomatisch etikettieren
-
Luftkissentische zum Abklappen – Die Gassen zwischen den Luftkissentischen sind mit jeweils zwei abklappbaren Tischen ausgestattet
-
Automatisches Ausstoßlineal – Schiebt Plattenreste vom hinteren Maschinentisch nach vorn
-
Patentiert: Zentrale Winkelandrückvorrichtung
Technische Daten
| Sägeblattüberstand [mm] | 80 (optional 95) |
| Schnittlänge [mm] | 3.800 / 4.300 |
| Geschwindigkeit Sägewagen [m/min] | bis zu 150 (optional 170) |
| Geschwindigkeit Programmschieber [m/min] | bis zu 90 |
| Hauptsägemotor [kW] | 50 Hz: 11 (optional 18 oder 24) 60 Hz: 11 (optional 21 oder 28) |
| Monitor | 24''-Full-HD Multitouch Display |
| Bediensoftware | CADmatic 5 |
(Frühere Produktbezeichnung: SAWTEQ B-300 flexTec)

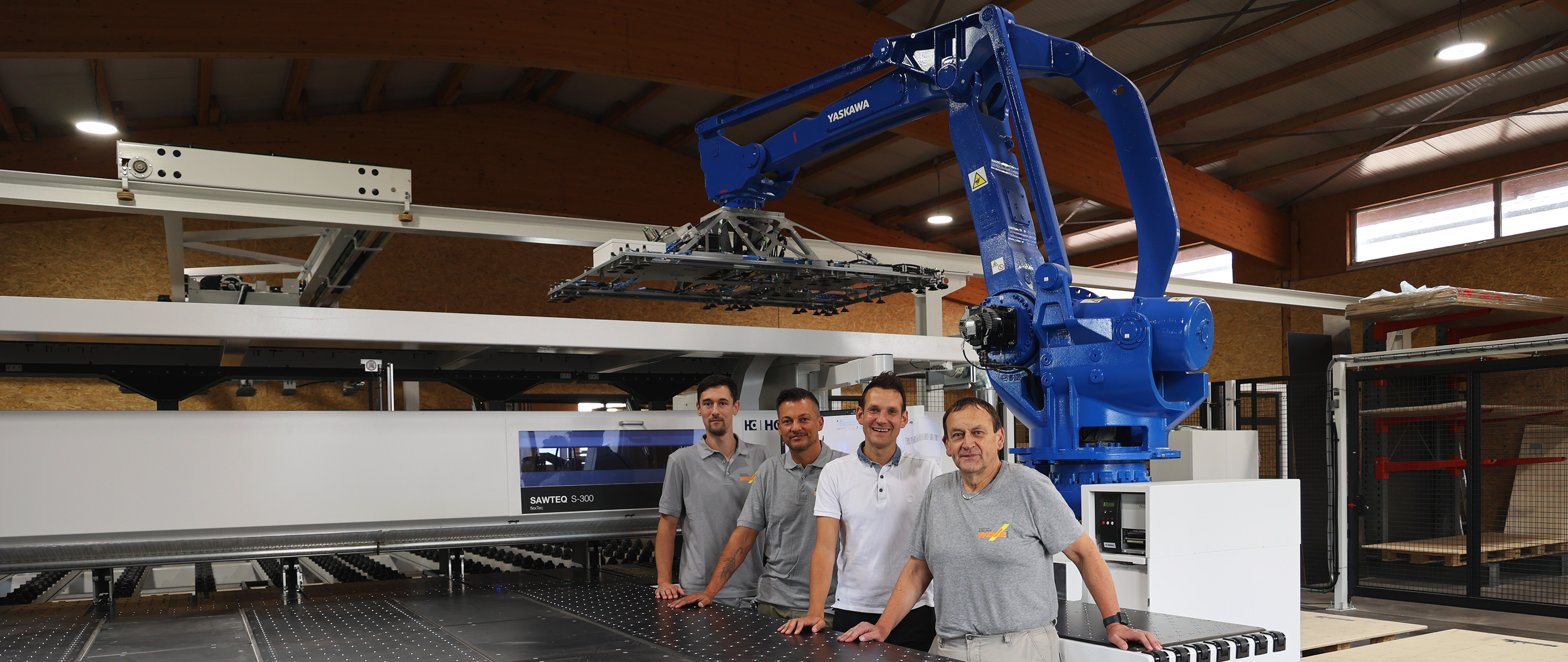

So produzieren Ihre Kollegen
Videos
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» Datenschutzerklärung

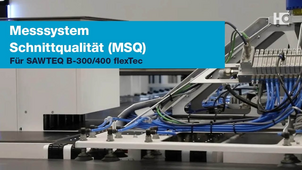

Automatische Qualitätsprüfung mit dem MSQ (Messsystem Schnittqualität)
Erleben Sie das MSQ live an unseren Robotersägen SAWTEQ B-300/400 flexTec und SAWTEQ B-320 flexTec.
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» DatenschutzerklärungDauerhaft hohe Schnittqualität dank dem innovativen Messystem (MSQ)
Erfahren Sie, was sich hinter dem Kürzel MSQ verbirgt, wie Sie es etwa in Ihrer Möbelproduktion einsetzen und wie es Ihnen dabei hilft dauerhaft auf einem hohen Qualitätsniveau zu produzieren.
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.

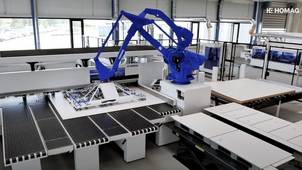

» DatenschutzerklärungPlattenaufteilen: Effizienter Prozessablauf bis zur automatischen Geisterschicht
Die Säge SAWTEQ B-300 / B-400 flexTec verfügt über einen integrierten Roboter und ist technisch so ausgelegt, dass sie die Losgröße-1-Fertigung über längere Strecken mannlos erledigen kann.
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» DatenschutzerklärungStapeln Sie noch von Hand ab?
Sie benötigen aktuell viel Zeit für das abstapeln und koordinieren des Materialflusses nach der Säge? Mit der Säge SAWTEQ B-300 flexTec wird die Abstapelung wird zum Kinderspiel.
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.

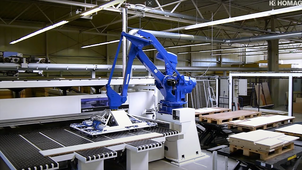

» DatenschutzerklärungSAWTEQ B-300 flexTec – Roboter im Einsatz bei "Schönefeldt"
Roboter-Performance und Handlungsfreiheit in einem – Robotik ist der Schlüssel zu einer hocheffizienten Losgröße-1-Fertigung im Zuschnitt.
-
![]()
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» DatenschutzerklärungMaterial in Bewegung – Lager, digitale Assistenzen und weitere Features
Die Gesamtlösung von der Beschickung bis hin zur Abstapelung
