Plattenaufteilsägen SAWTEQ S-400 | S-410 flexTec

Plattenaufteilsägen SAWTEQ S-400 | S-410 flexTec

Roboter-Performance und Handlungsfreiheit in einem

Die SAWTEQ S-400 | S-410 flexTec verfügt über einen integrierten Roboter und ist technisch so ausgelegt, dass sie die Losgröße-1-Fertigung über längere Strecken mannlos erledigen kann. Alternativ lässt sich die Säge wie gewohnt von Hand bedienen – ganz flexibel und nach Bedarf: zum Beispiel für den Paketzuschnitt.

Vorteile

  • Im Bedienerbetrieb: Volle Handlungsfreiheit im Zuschnitt
  • Maximale Flexibilität zum Beispiel für Paketzuschnitteoder das Aufteilen von Dünnplatten

Bilder

  • Teilepuffer – Die Anlage verfügt direkt oberhalb des Druckbalkens über einen Teilepuffer. Hier legt der Roboter Teile vorübergehend ab, die entweder abgestapelt oder der Säge später erneut zugeführt werden sollen.

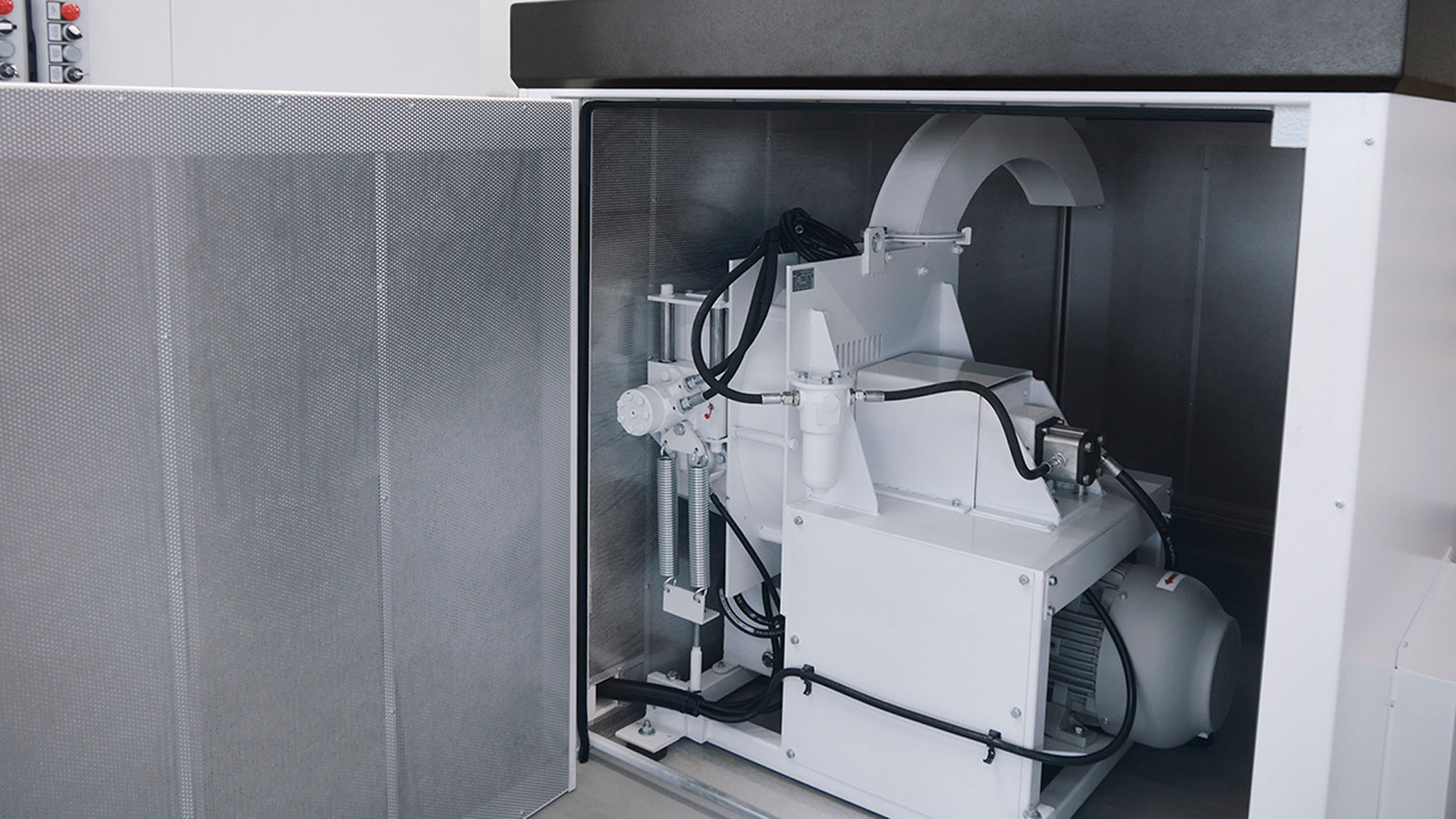

  • Automatische Abfallentsorgung: Kompakt, praktisch und leise - Kernstück der automatischen Abfallentsorgung ist ein robuster Scheibenradhäcksler mit angeschlossenen Abfallcontainer. Das System ist komplett gekapselt und in einer Schallschutzkabine untergebracht.
  • Das automatische Ausstoßlineal schiebt Plattenreste vom hinteren Maschinentisch nach vorn. Serienmäßig in der Grundausstattung enthalten, da für den Roboterbetrieb unerlässlich.

Funktionen

  • Roboter mit Saugtraverse – Herzstück der Sägen ist ein bewährter Industrieroboter mit eigens entwickelter Saugtraverse. Er übernimmt das komplette Platten-, Streifen- und Teilehandling. Vollautomatisch, hochflexibel, fehlerfrei und effizient.

  • Teilepuffer

  • Vollautomatisch etikettieren

  • Luftkissentische zum Abklappen – Die Gassen zwischen den Luftkissentischen sind mit jeweils zwei abklappbaren Tischen ausgestattet

  • Automatisches Ausstoßlineal – Schiebt Plattenreste vom hinteren Maschinentisch nach vorn

  • Patentiert: Zentrale Winkelandrückvorrichtung

Technische Daten

Sägeblattüberstand [mm]110 (optional 125)
Schnittlänge [mm]3.800 / 4.300
Geschwindigkeit Sägewagen [m/min]bis zu 150 (optional 170)
Geschwindigkeit Programmschieber [m/min]bis zu 90
Hauptsägemotor [kW]50 Hz: 18 (optional 24)
60 Hz: 21 (optional 28)
Monitor24''-Full-HD Multitouch Display
BediensoftwareCADmatic 5

(Frühere Produktbezeichnung: SAWTEQ B-400 flexTec)

Software

So produzieren Ihre Kollegen

Mehr anzeigen

Videos

Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


» Datenschutzerklärung

Automatische Qualitätsprüfung mit dem MSQ (Messsystem Schnittqualität)

Erleben Sie das MSQ live an unseren Robotersägen SAWTEQ B-300/400 flexTec und SAWTEQ B-320 flexTec.

  • Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


    » Datenschutzerklärung

    Dauerhaft hohe Schnittqualität dank dem innovativen Messystem (MSQ)

    Erfahren Sie, was sich hinter dem Kürzel MSQ verbirgt, wie Sie es etwa in Ihrer Möbelproduktion einsetzen und wie es Ihnen dabei hilft dauerhaft auf einem hohen Qualitätsniveau zu produzieren.

  • Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


    » Datenschutzerklärung

    Material in Bewegung – Lager, digitale Assistenzen und weitere Features

    Die Gesamtlösung von der Beschickung bis hin zur Abstapelung

  • Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


    » Datenschutzerklärung

    Stapeln Sie noch von Hand ab?

    Sie benötigen aktuell viel Zeit für das abstapeln und koordinieren des Materialflusses nach der Säge? Mit der Säge SAWTEQ B-300 flexTec wird die Abstapelung wird zum Kinderspiel.

  • Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


    » Datenschutzerklärung

    Plattenaufteilen: Effizienter Prozessablauf bis zur automatischen Geisterschicht

    Die Säge SAWTEQ B-300 / B-400 flexTec verfügt über einen integrierten Roboter und ist technisch so ausgelegt, dass sie die Losgröße-1-Fertigung über längere Strecken mannlos erledigen kann.

  • Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.


    » Datenschutzerklärung

    SAWTEQ B-300 flexTec – Roboter im Einsatz bei "Schönefeldt"

    Roboter-Performance und Handlungsfreiheit in einem – Robotik ist der Schlüssel zu einer hocheffizienten Losgröße-1-Fertigung im Zuschnitt.
