WEINMANN 组装台 BUILDTEQ A-500

WEINMANN 组装台 BUILDTEQ A-500

灵活适用于生产线中

BUILDTEQ A-500墙体组装台用于生产线的运输、夹紧、对准，以及元件的放置和翻转。

您的收益

  • 可根据用途和客户要求进行个性化配置
  • 灵活地适应不同的任务，模块可随时扩展
  • 通过半自动化的工艺提高生产力
  • 可通过协调的接口集成到任何生产线
  • 通过液压设置功能可安全取下和翻转元件

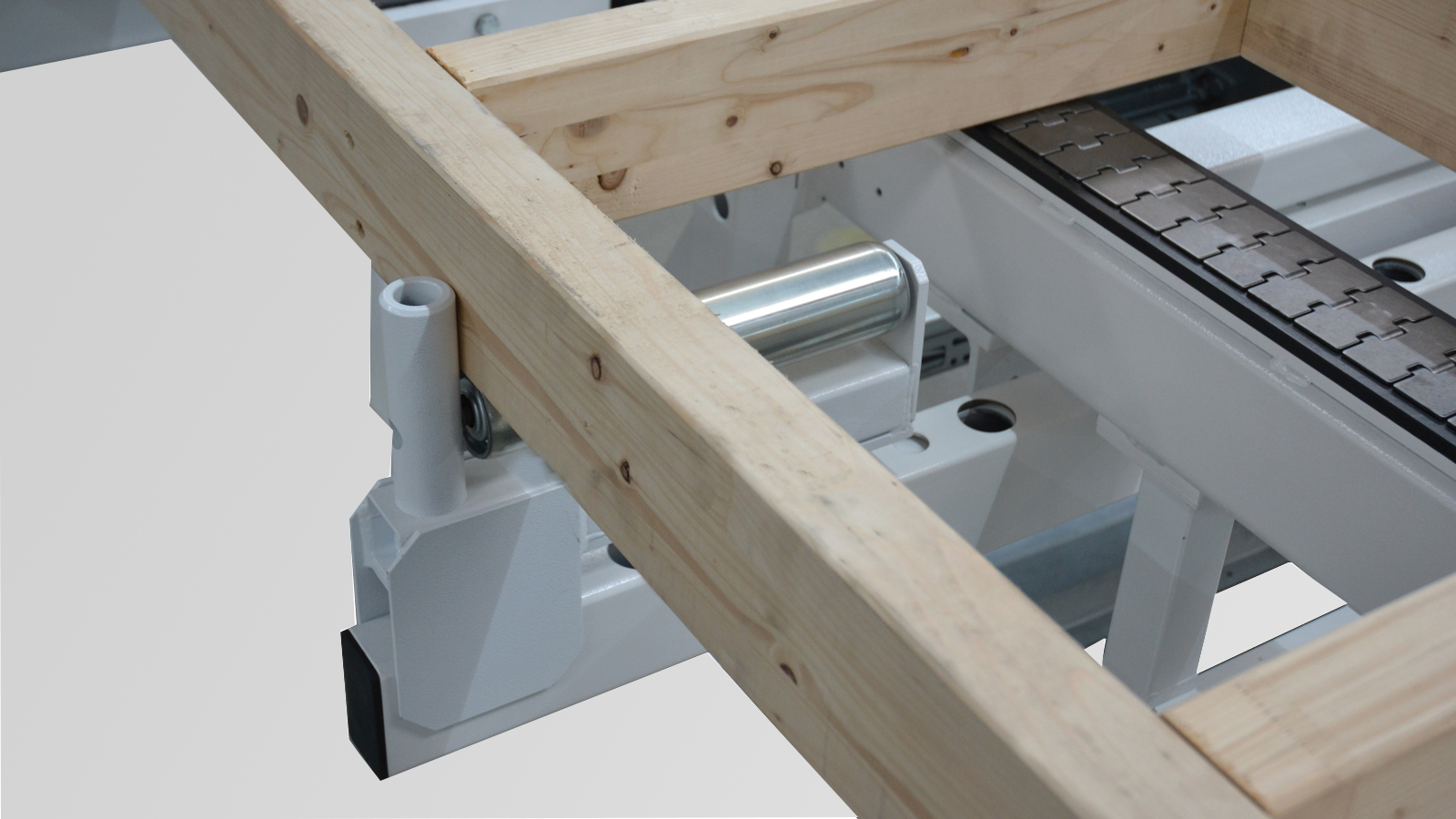

  • 气动主夹具用于对齐和固定元件。
  • 在 X 方向精确对齐元件。

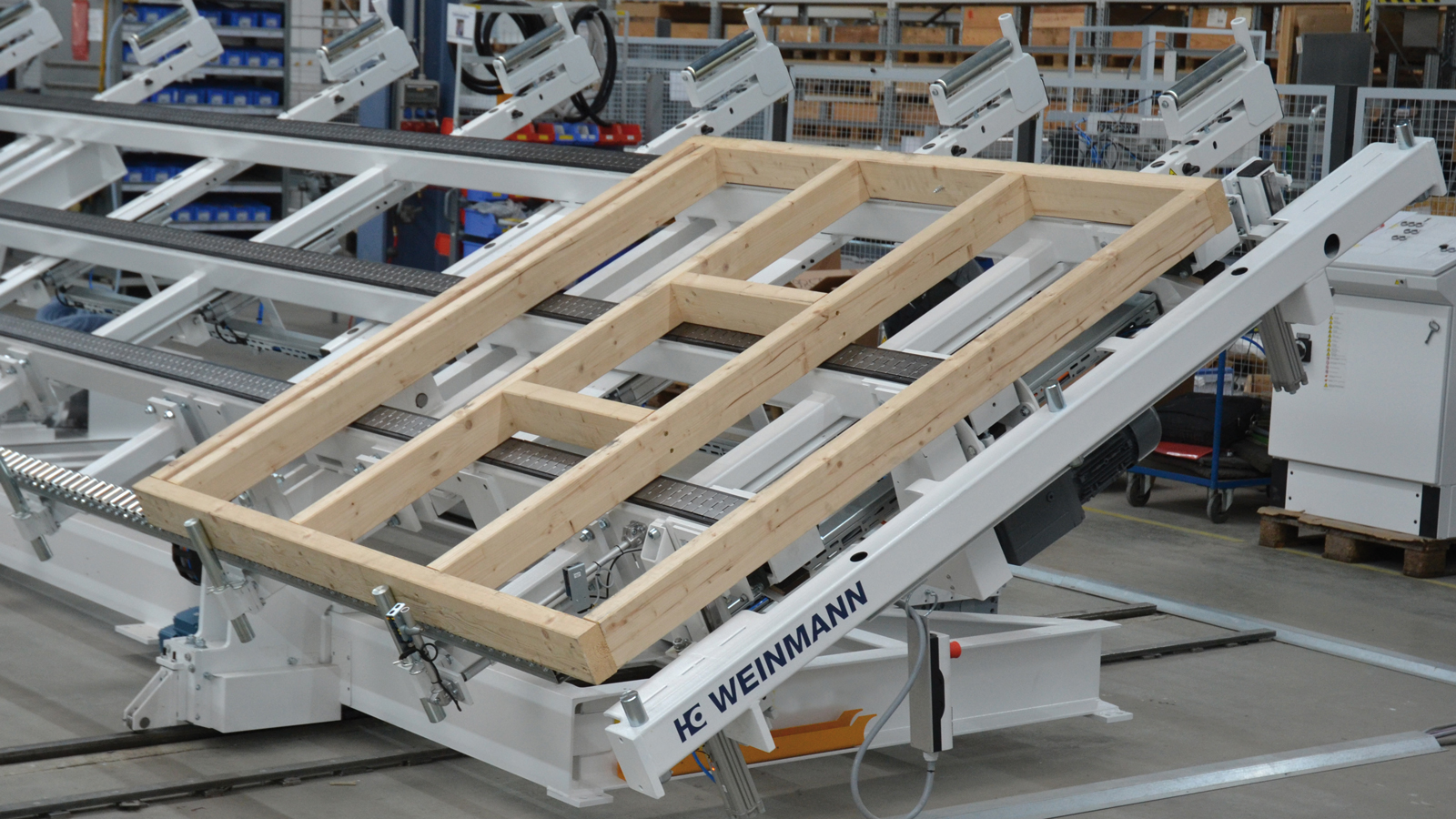

  • 用于翻转、对齐、运输以及竖立入库元件的工作台。

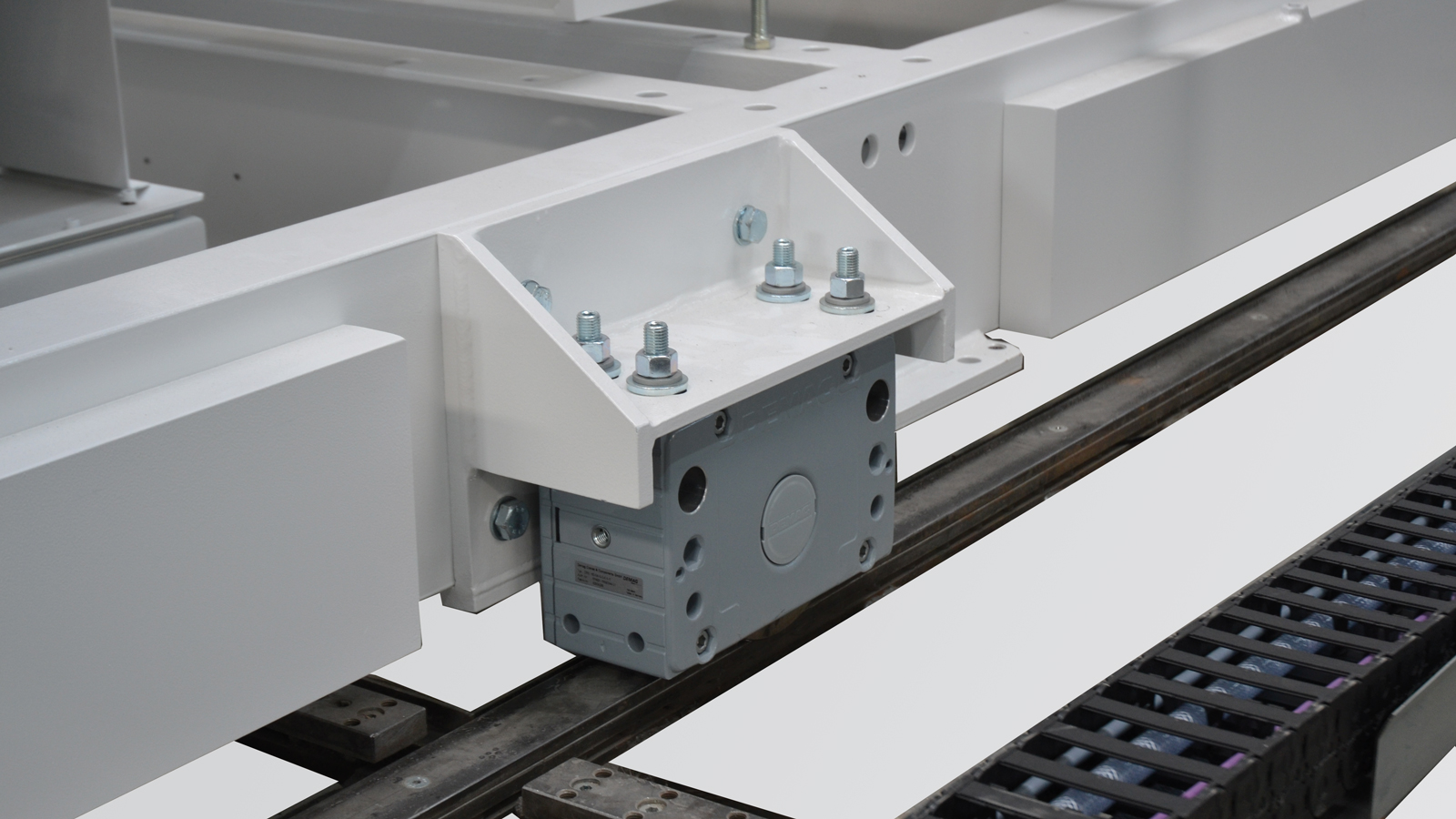

  • 纵向和横向行走机构。
  • 可气动降低的 X 挡块，用于直角对齐。

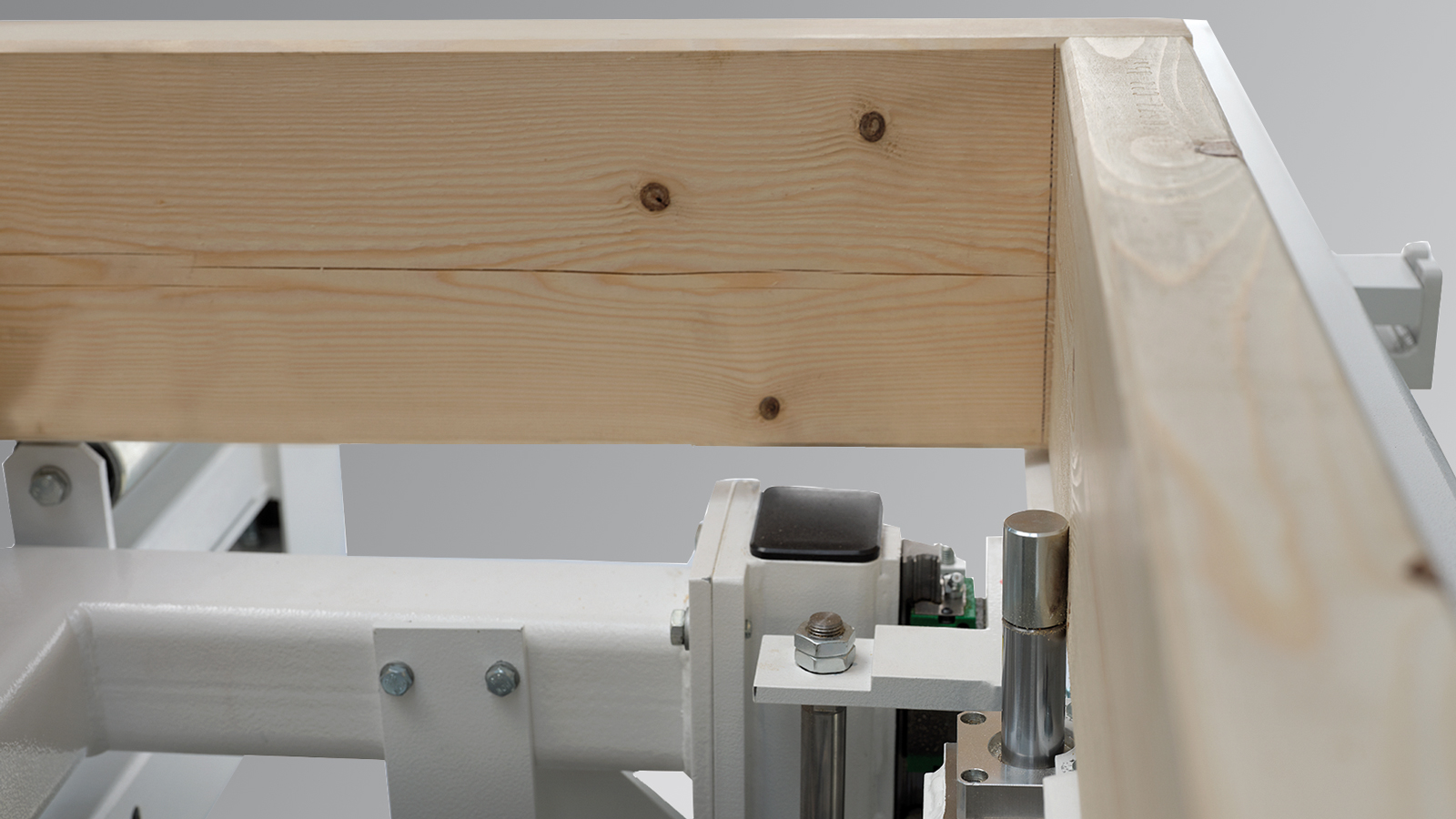

  • Y 方向的下弦夹具用于开放式元件。

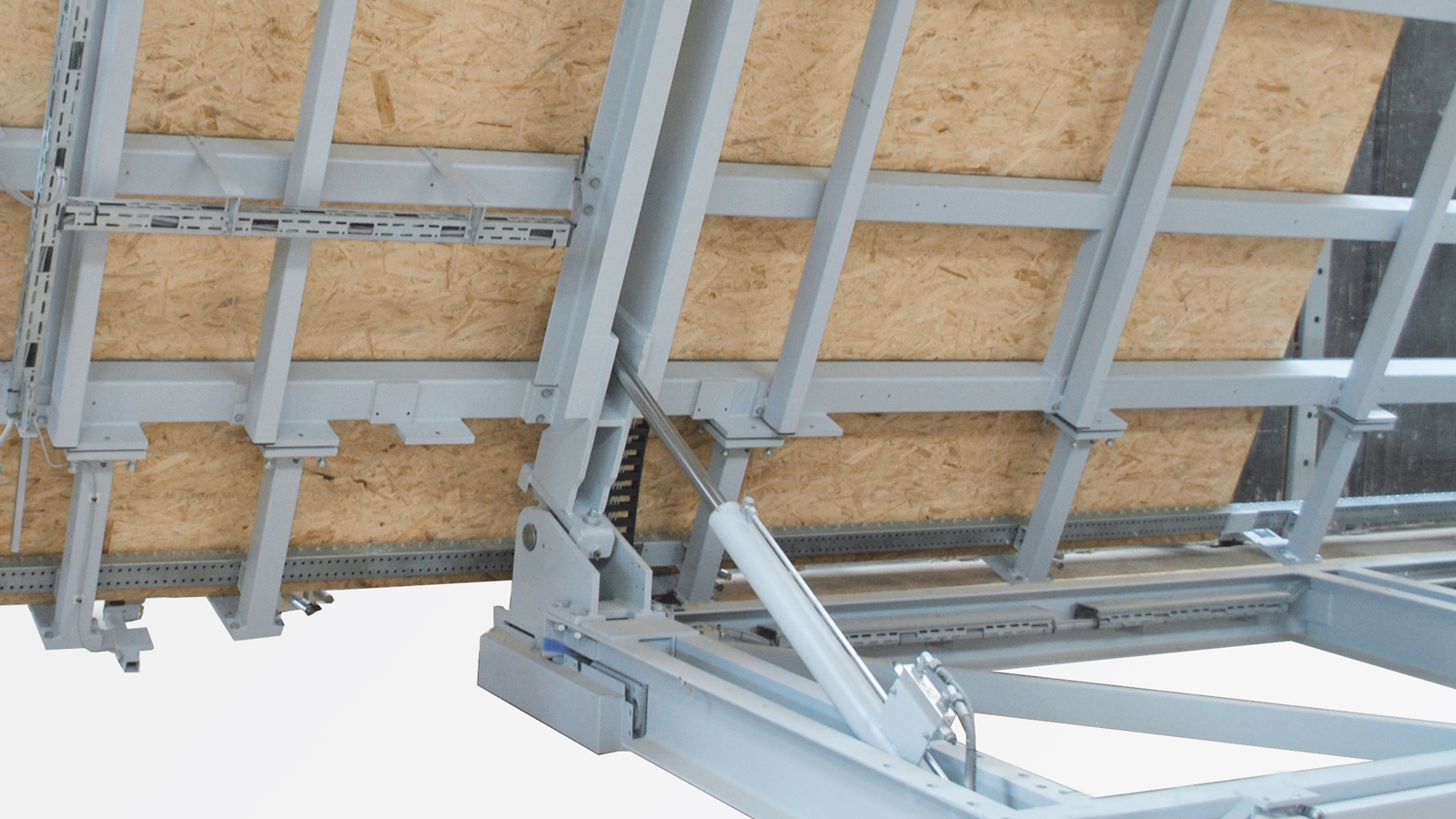

  • 液压竖立功能：安全提取和翻转元件。

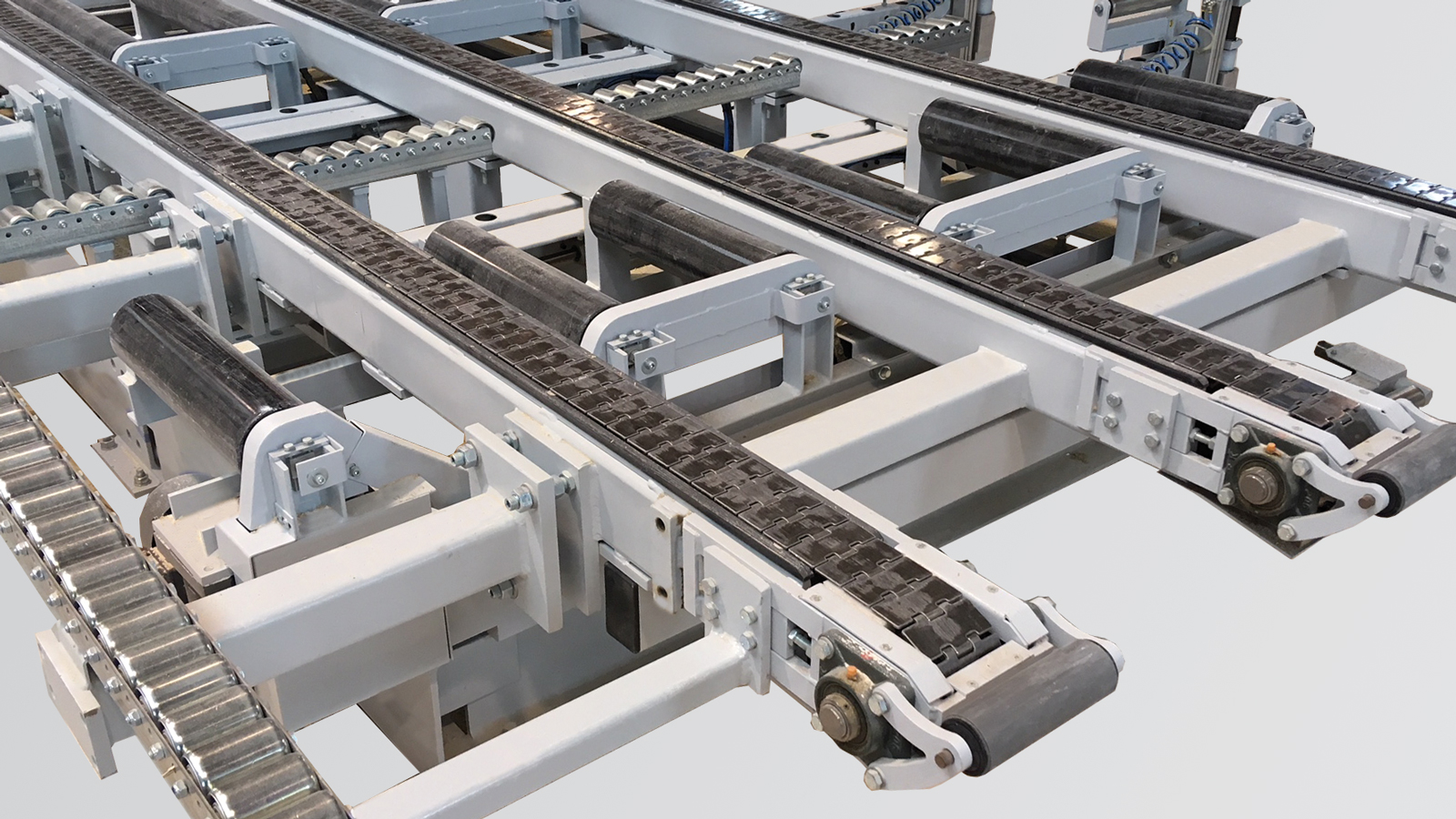

  • 横向和纵向的元件运输。

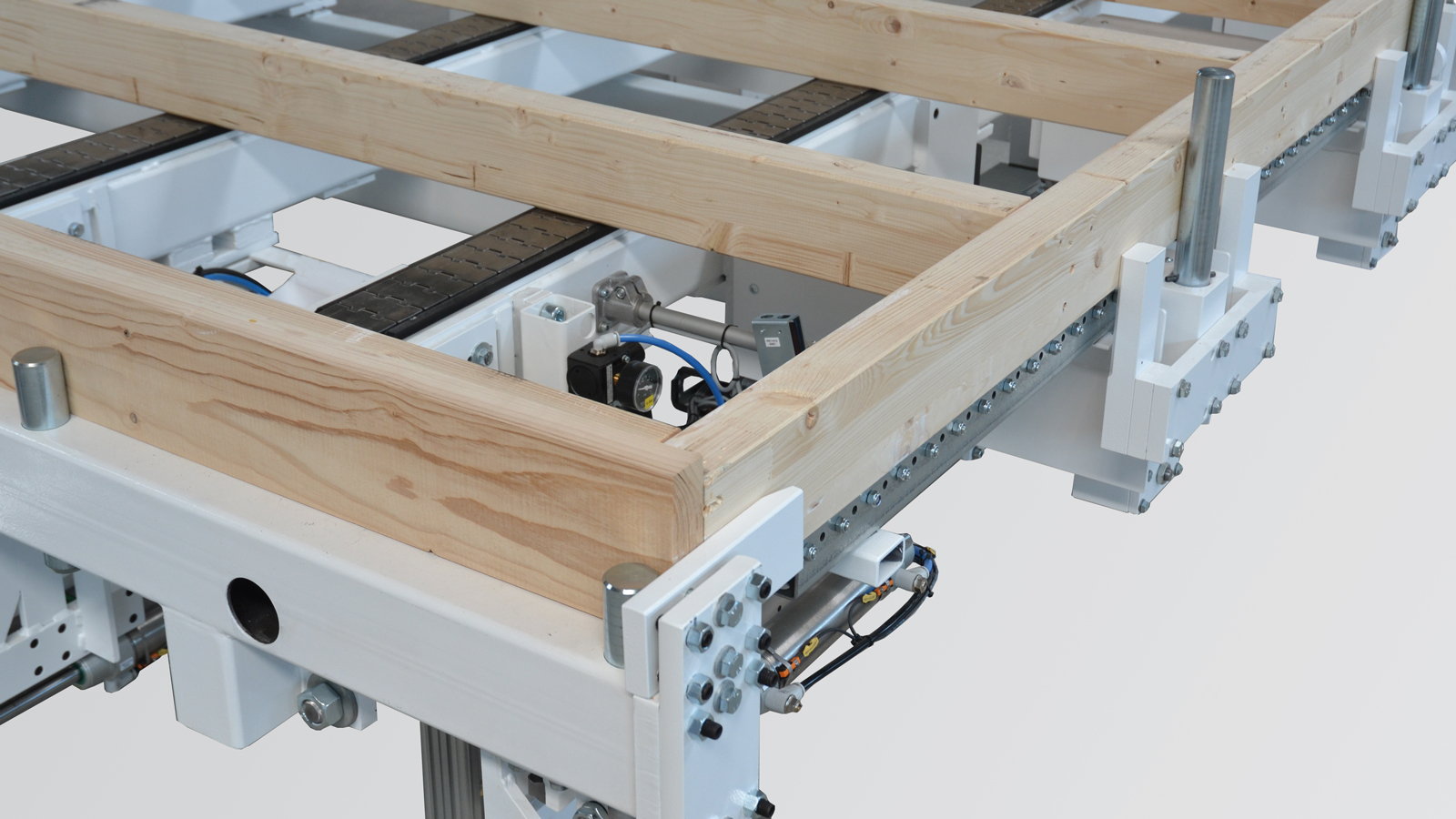

  • 用于元件直角对齐的限位系统。

详细内容

  • 元件可进行横向和纵向运输

  • 两种运输方式可选：
    通过四道滑轮履带手动传送元件
    通过铰链钢带电动传送元件

  • 加工精度高——通过 NC 控制的梁对准装置

  • 工作舒适度高——通过符合人体工程学的工作高度

  • 简化的元件物流：纵向和横向移动机构将元件运输到不同的生产线

  • 自动化流程存储于控制系统中：如完整的翻转过程等所有的功能都会自动执行

技术信息

工作高度约730毫米
夹紧范围1.2—3.2米
（可选：至3.8米）
最小元件长度1.5米
最大元件长度

12米

（根据要求可提供超长尺寸）

元件重量3.5吨
（可选：至6吨）

技术信息可能有所变化！

(以前的产品名称: 墙体组装台 WTW)
