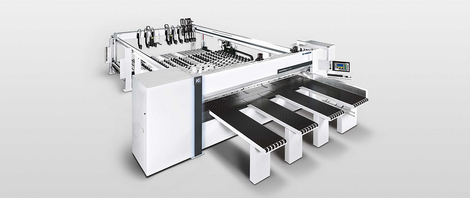

板材开料锯 SAWTEQ S-500
板材开料锯 SAWTEQ S-500
SAWTEQ S-500通过体积而领先——它集创新性、稳固的性能于一身，适用于批量化生产。
SAWTEQ S-500通过创新技术和无先例的、稳固的设计结构使人信服。伸出的150毫米及170毫米锯片确保板材分割。
您的收益
- 通过采用先进技术使未来更有保障
- 易于维护，例如：只有少数位点位于中心位置，易于接近润滑油位点
- 通过创新的抽吸几何结构保证最小粉尘排放
- 带有自主校准辊的新锯车导轨——已申请专利
-
![]()

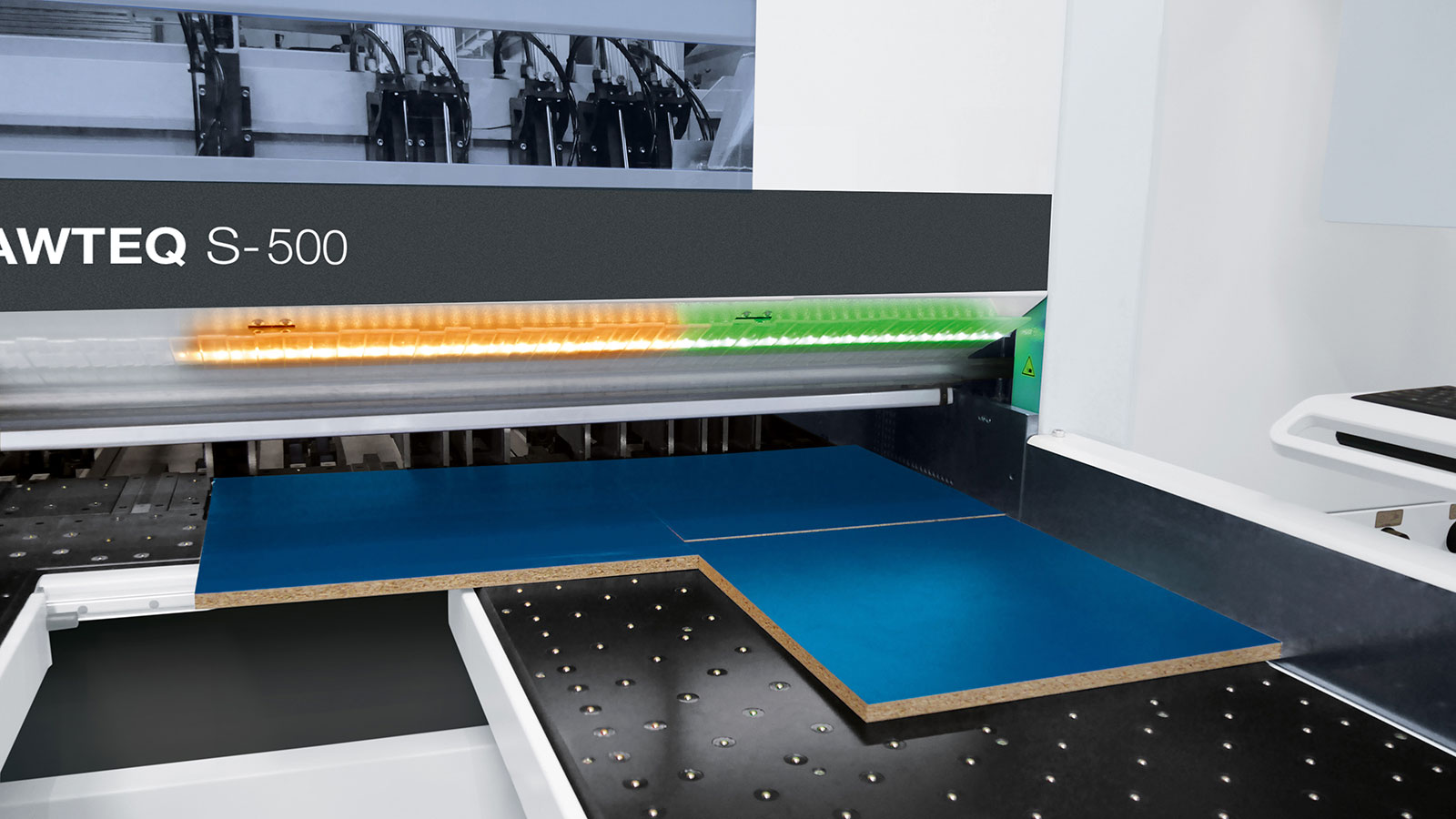

直观的LED操作辅助系统引导操作员借助于LED灯带可视化通过加工过程（可选） -
![]()
通过自动计算和角度调整实现全自动化的角度裁切——快速、高效和最大限度材料保护（可选） -
![]()

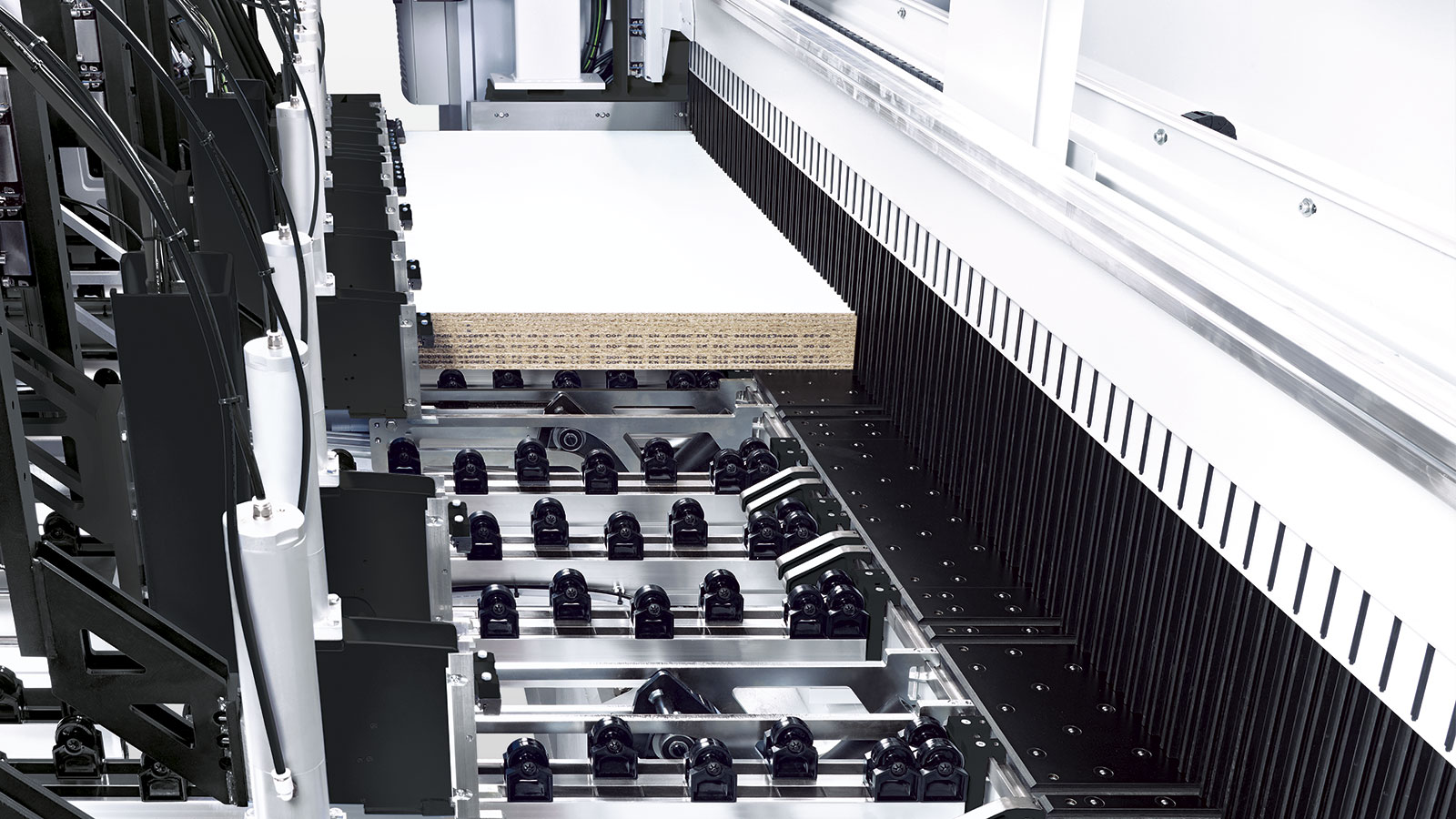

dustEx组合喷头有针对性的运送灰尘和刨花前往角度尺方向——保护物料免受损坏 -
![]()
气动修边制动器：用于敏感材料的精确定位及安全加工（可选） -
![]()
后成型单元确保了软成型和后成型板材的无切屑切割（可选） -
![]()
动力概念Premium将输出提高40％——显著缩短工作周期，降低单位成本（可选） -
![]()

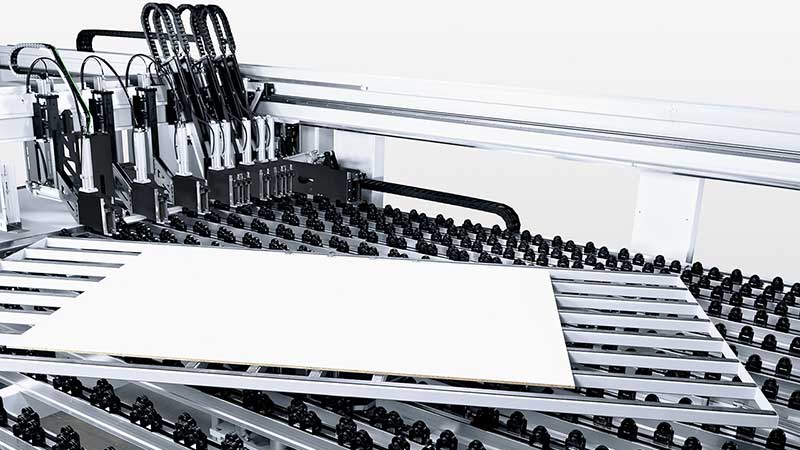

旋转装置——通过合适的切割模式显著提高性能，并减少所需的处理（可选） -
![]()

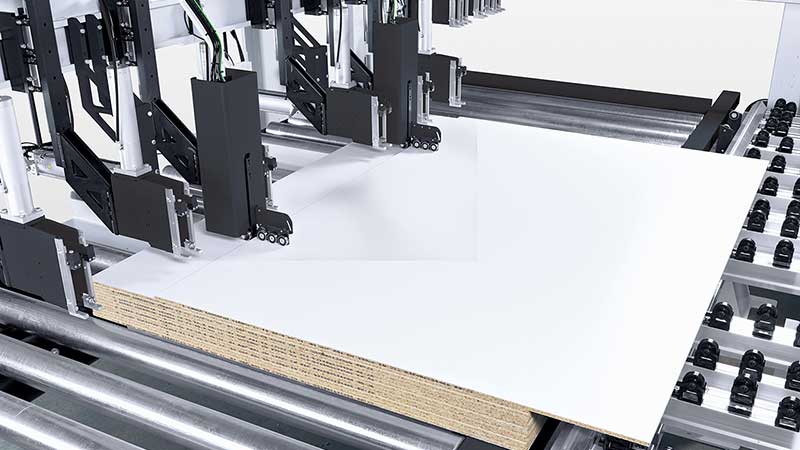

薄板的进料单元运行准确——通过非接触式测量系统，并缩短循环时间（可选） -
![]()
摄像头控制的槽锯设置：自动设置槽锯（可选） -
![]()

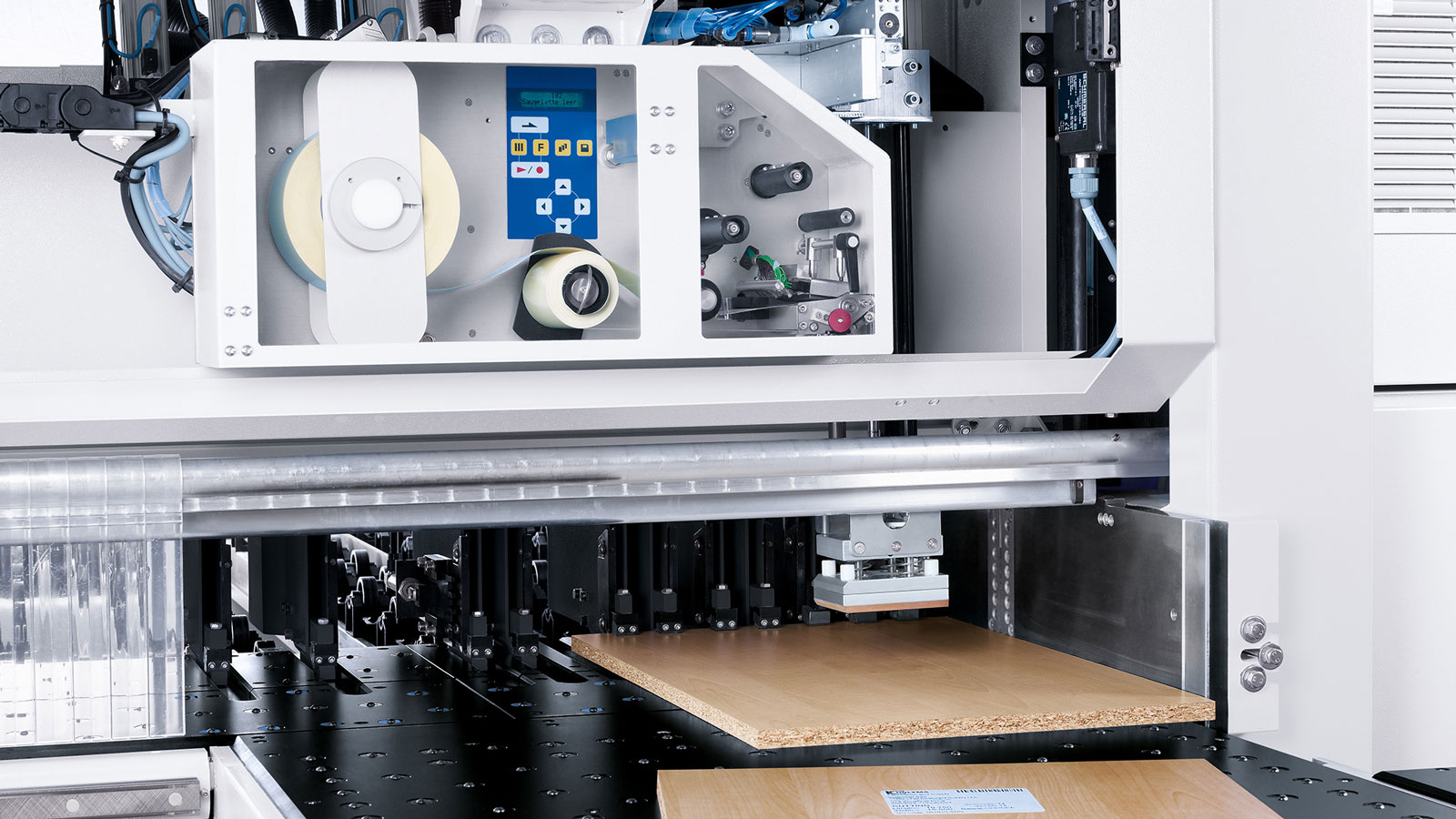

板件标签系统能够节省时间并指导操作员（可选）
详细内容
-
创新的压梁导向原则——长久使用寿命和持久的精度
-
锯身采用 SORB TECH 材料——相对于钢梁结构的优势：
——减震 10 倍
——吸音率高 20%
——锯片寿命延长30％
——能源消耗降低40％ -
CADmatic 5控制软件
– 直观、清晰
– 宽屏全高清多点触控显示器
– 统一的用户界面powerTouch
– 新的 3D 辅助图形支持操作员进行直观操作
– 准备好与 tapio 进行连接
– 可视化故障诊断 -
主锯片的节能定位：通过带摇臂的直线导轨
技术信息
| 锯片伸出 [毫米] | 150（可选170） |
| 锯切长度 [毫米] | 3200 / 3800 / 4300 / 5600 / 6500 |
| 程控推板器速度 [米/分钟] | 高达90 |
| 锯车速度 [米/分钟] | 高达130（可选150） |
| 主锯电机 [千瓦] | 50 Hz: 30（可选47) 60 Hz: 35（可选54) |
| 显示器 | 24 英寸全高清多点触控显示屏 |
| 操作软件 | CADmatic 5 |
(以前的产品名称: 板材开料锯 SAWTEQ B-500 | HOLZMA HPP 500)
软件
-
![]()
CADmatic 5
3D 向导画面使机床操作更加简单、直观且符合人体工学原理
quickTip（机床设置优化助手）可主动提供设置建议
通过 CADmatic 裁片返工选项，实现简单、可靠和透明的裁片返工
视频
Please confirm that when you use YouTube, data such as your IP address, browser identifier and similar may be transmitted to Google.
» 隐私政策
Material in Bewegung – Lager, digitale Assistenzen und weitere Features
Die Gesamtlösung von der Beschickung bis hin zur Abstapelung
产品宣传册
产品比较
用于切割的单锯
|
|
|
|
| |
|---|---|---|---|---|---|
| SAWTEQ S-100 | SAWTEQ S-200 | SAWTEQ S-300 | SAWTEQ S-400 | SAWTEQ S-500 | |
| 锯切长度[毫米］ | 3.200 | 3.800 | 3.200 | 3.800 | 4.300 | 3.200 | 3.800 | 4.300 | 5.600 | 3.200 | 3.800 | 4.300 | 5.600 | 3.200 | 3.800 | 4.300 | 5.600 | 6.500 |
| 锯切高度 [毫米] | 65 | 65（可选 80 或 95） | 80 (可选最高 95) | 110 (可选最高 125) | 150 (可选最高 170) |
| 推板器速度[米/分钟］ | 最高 60 | 最高 80 | 最高 90 | 最高 90 | 最高 90 |
| 锯车速度[米/分钟］ | 最高 60 | 最高 80（可选最高 120） | 最高 150（可选最高 170） | 最高 150（可选最高 170） | 最高 130（可选最高 150） |
| 可为左手机 | - | - | |||
