Plattenaufteilsägen SAWTEQ S-500
Plattenaufteilsägen SAWTEQ S-500
Vorsprung durch Größe heißt das Motto der SAWTEQ S-500 – eine ebenso innovative wie robuste Hochleistungssäge für Serienfertiger.
Die SAWTEQ S-500 überzeugt durch innovative Technologien und eine beispiellos massive Bauweise. Für die enorme Leistungsfähigkeit im Plattenaufteilen sorgt allein schon der Sägeblattüberstand von 150 mm oder sogar 170 mm.
Vorteile
- Zukunftssicher durch den Einsatz modernster Technologien
- Wartungsfreundlich, z. B. durch wenige zentrale, gut zugängliche Schmierstellen
- Minimale Staubfreisetzung durch innovative Absauggeometrie
- Neue Sägewagenführung mit sich selbst justierenden Laufrollen – zum Patent angemeldet
Bilder
-
![]()
Intuitives Bediener-Assistenz-System LED führt den Bediener visuell mithilfe einer LED-Lichtleiste durch den Bearbeitungsprozess (Option). -
![]()
Vollautomatische Winkelschnitte durch automatisches Berechnen und Einstellen des Winkels – schnell, effizient, und materialschonend (Option). -
![]()
dustEx-Düsen transportieren Staub und Späne in Richtung Winkellineal: verbessert die Absaugung und verhindert Kratzer. -
![]()
Pneumatischer Besäum-Anschlag: Empfindliche Materialien exakt positionieren und schonend verarbeiten (Option). -
![]()
Das Postforming-Aggregat ermöglicht das ausrissfreie Zuschneiden von Soft- und Postformingplatten (Option). -
![]()
Power Concept Premium bringt eine Leistungssteigerung bis zu 40%, deutlich verkürzte Arbeitszyklen und niedrigere Stückkosten (Option). -
![]()
Dreh-Vorrichtung für Kopfschnitte: steigert die Leistung bei geeigneten Schnittbildern deutlich und reduziert den Aufwand im Handling (Option). -
![]()
Mikro-Einschübe für Dünnplatten arbeiten exakt dank eines berührungslosen Messsystems und verkürzen die Zykluszeiten (Option). -
![]()
Kameragesteuerte Vorritzsägen-Einstellung: stellt die Vorritzsäge vollautomatisch ein (Option). -
![]()
Der Flächen-Etikettierer spart Zeit und leitet den Bediener (Option).
Funktionen
-
Innovatives Druckbalken-Führungsprinzip für Langlebigkeit und dauerhafte Präzision
-

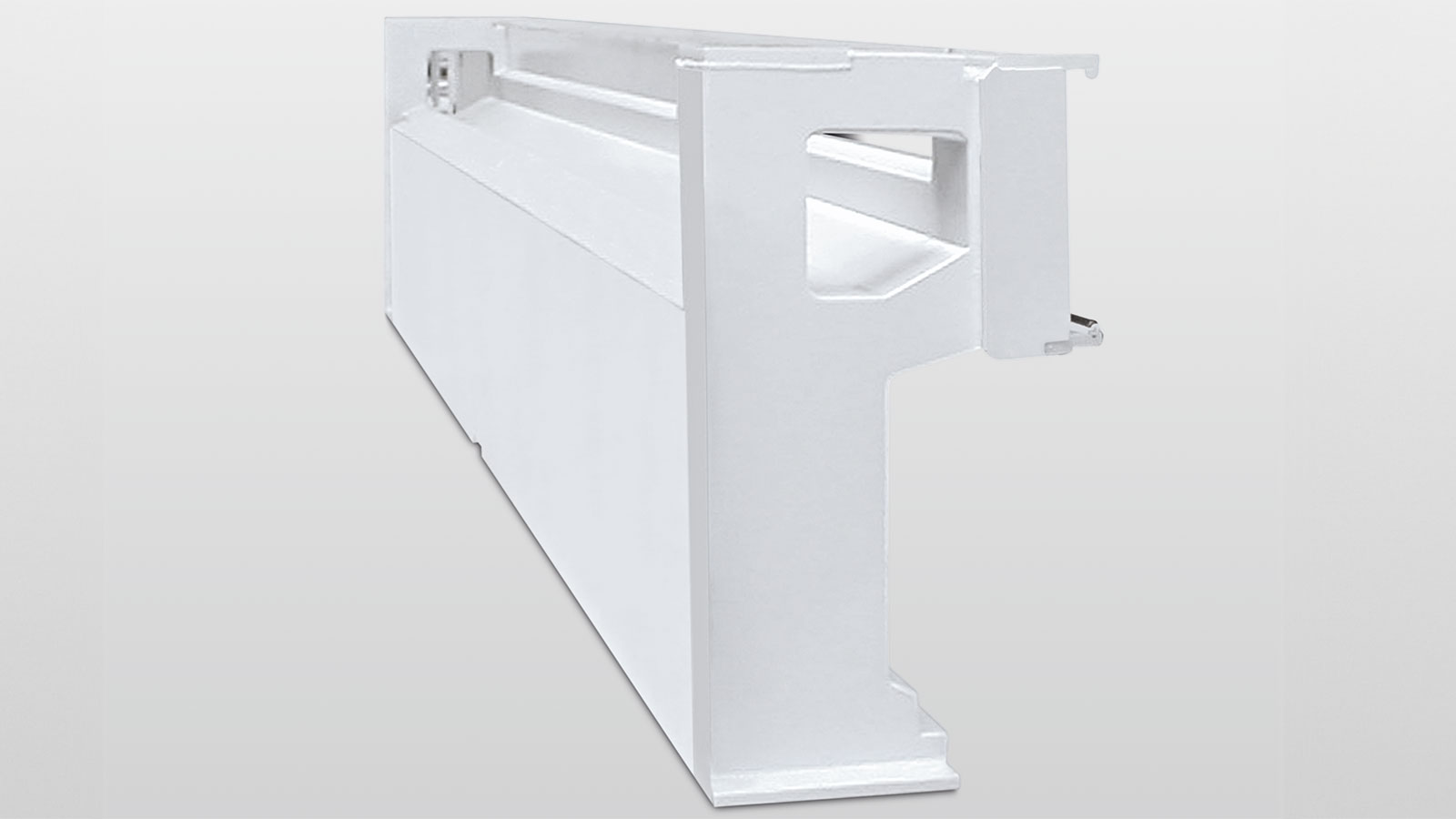

Sägekörper aus SORB TECH – Vorteile gegenüber Stahlträger-Konstruktionen:
– 10-mal höhere Schwingungsdämpfung
– 20% höhere Schallabsorption
– 30% höhere Standzeit der Sägeblätter
– 40% weniger Energiebedarf bei der Herstellung -
Steuerungssoftware CADmatic 5
– Intuitiv verständlich
– Full-HD-Multitouch-Display im Breitbildformat
– Einheitliche Benutzeroberfläche powerTouch
– Die neue 3D-Assistenzgrafik unterstützt den Bediener und lässt sich intuitiv bedienen
– Bereit für die Anbindung an tapio
– Visuelle Fehlerdiagnose -
Energiesparende Positionierung des Hauptsägeblatts durch die Linearführung mit Schwinge
Technische Daten
| Sägeblattüberstand [mm] | 150 (optional 170) |
| Schnittlänge [mm] | 3.200 / 3.800 / 4.300 / 5.600 / 6.500 |
| Geschwindigkeit Programmschieber [m/min] | bis zu 90 |
| Geschwindigkeit Sägewagen [m/min] | bis zu 130 (optional 150) |
| Hauptsägemotor [kW] | 50 Hz: 30 (optional 47) 60 Hz: 35 (optional 54) |
| Monitor | 24''-Full-HD Multitouch Display |
| Bediensoftware | CADmatic 5 |
(Frühere Produktbezeichnung: Plattenaufteilsäge SAWTEQ B-500 | HPP 500)
Software
-
![]()
CADmatic 5
Einfache, intuitive und ergonomische Maschinenbedienung durch 3D-Assentezgrafik
quickTip - der Assistenz für eine optimal eingestellte Maschine - gibt proaktiv Einstellungsempfehlungen
Einfach, prozesssicher und transparent Teile nachproduzieren mit der CADmatic-Option Teilenachproduktion
So produzieren Ihre Kollegen
Videos
Bitte bestätigen Sie, dass bei der Nutzung von YouTube Daten wie Ihre IP-Adresse, Browser-Kennung und ähnliches an Google übermittelt werden können.
» Datenschutzerklärung

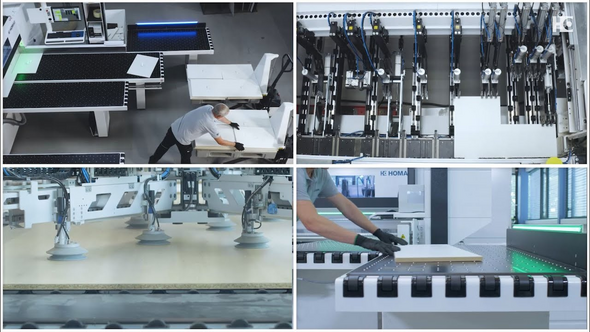

Material in Bewegung – Lager, digitale Assistenzen und weitere Features
Die Gesamtlösung von der Beschickung bis hin zur Abstapelung
Broschüren
Produktvergleich
Einzelsägen für den Zuschnitt
|
|
|
|
| |
|---|---|---|---|---|---|
| SAWTEQ S-100 | SAWTEQ S-200 | SAWTEQ S-300 | SAWTEQ S-400 | SAWTEQ S-500 | |
| Schnittlänge [mm] | 3.200 | 3.800 | 3.200 | 3.800 | 4.300 | 3.200 | 3.800 | 4.300 | 5.600 | 3.200 | 3.800 | 4.300 | 5.600 | 3.200 | 3.800 | 4.300 | 5.600 | 6.500 |
| Sägeblattüberstand [mm] | 65 | 65 (optional 80 oder 95) | 80 (optional 95) | 110 (optional 125) | 150 (optional 170) |
| Programmschiebergeschwindigkeit [m/min] | bis zu 60 | bis zu 80 | bis zu 90 | bis zu 90 | bis zu 90 |
| Sägewagengeschwindigkeit [m/min] | bis zu 60 | bis zu 80 (optional bis zu 120) | bis zu 150 (optional 170) | 150 (optional bis zu 170) | bis zu 130 (optional 150) |
| Linksmaschine möglich | - | - | |||
| Details | Details | Details | Details | Details |
