Kantenumlauf LOOPTEQ C-500 | HOMAG

Rückführungen LOOPTEQ C-500

Rückführungen LOOPTEQ C-500

Mehr Takte für mehr Leistung

Der vollautomatische Kantenumlauf LOOPTEQ C-500 steigert die Effizienz in der Format- und Kantenbearbeitung. Die Präzision und Wiederholgenauigkeit bei hoher Verfügbarkeit und Betriebssicherheit werden verbessert.

Vorteile

  • Gleichzeitiger Transport von 2 Werkstücken als Pärchen mit einem Übersetzvorgang
  • Leistungssteigerung um bis zu 100 % gegenüber der Basismaschine
  • Permanent hohe Taktleistung auch bei Drehen der Werkstücke
  • Punktgenaues Ablegen und Vereinzeln der Werkstücke für eine präzise Weiterleitung in die Bearbeitung
  • Die Bearbeitungsmaschine bestimmt das Tempo der Automatisierung

Bilder

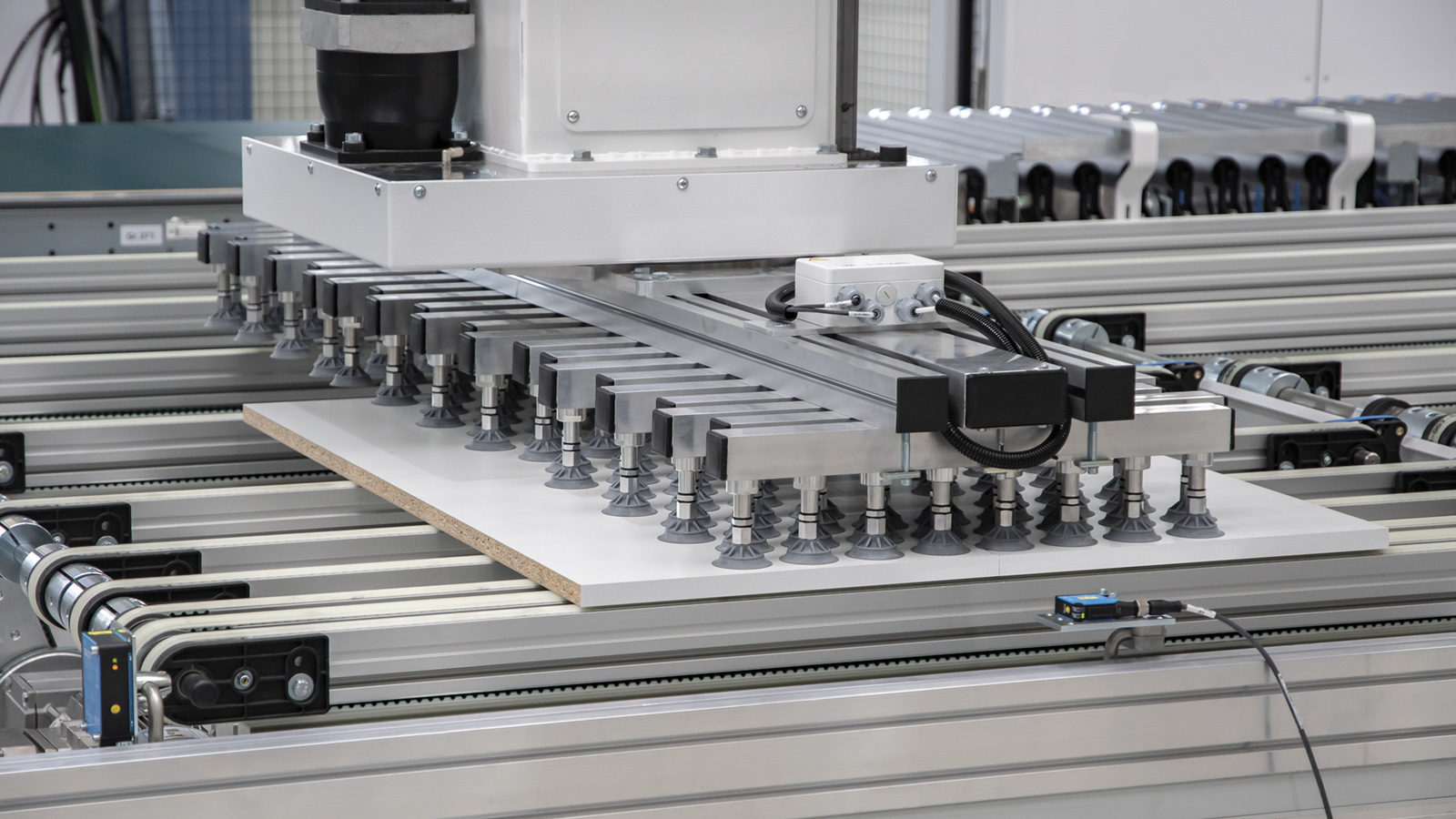

  • Für eine permanent hohe Taktleistung in der Bearbeitung werden die Werkstücke schon auf der Rückführstrecke gesammelt.

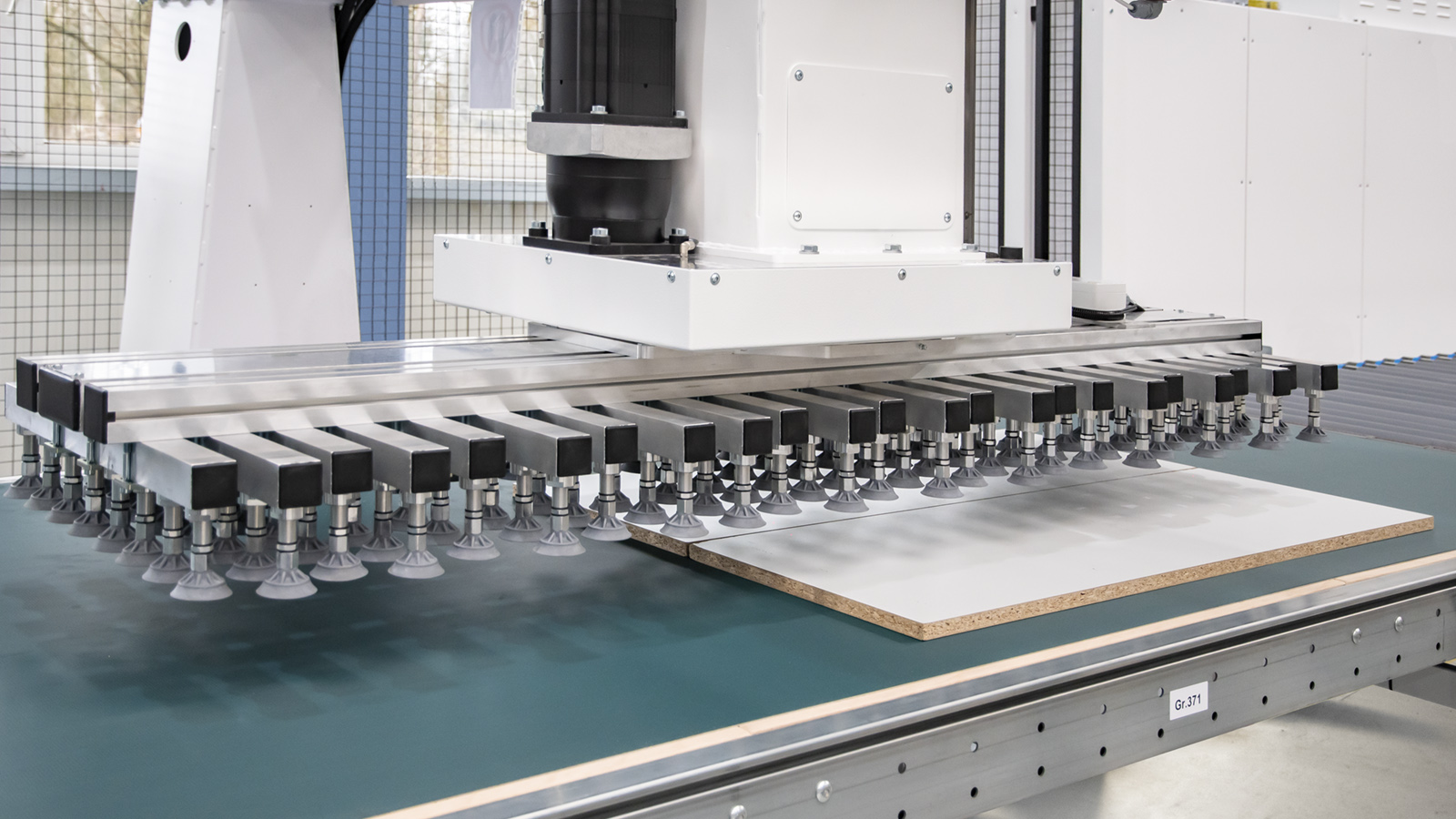

  • Der Transport von Werkstückpärchen steigert die Teileleistung pro Minute um bis zu 100% im Vergleich zur herkömmlichen Portal-Lösung.

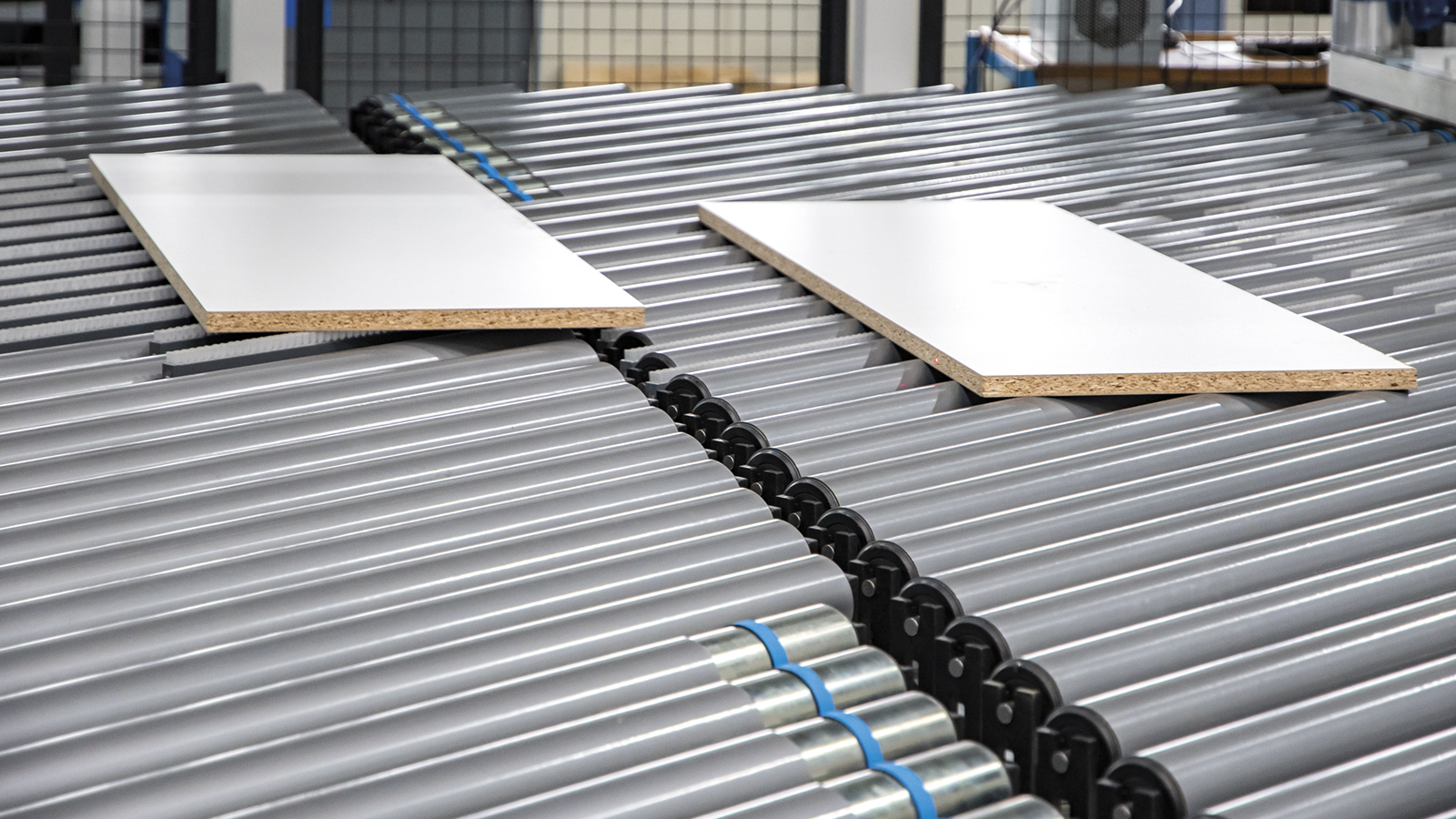

  • Zur Vereinzelung werden die Werkstückpärchen auf einer Aushubeinheit abgelegt, die sich in zwei Schritten absenkt und so die Werkstücke einzeln für den Transport Richtung Bearbeitung freigibt.

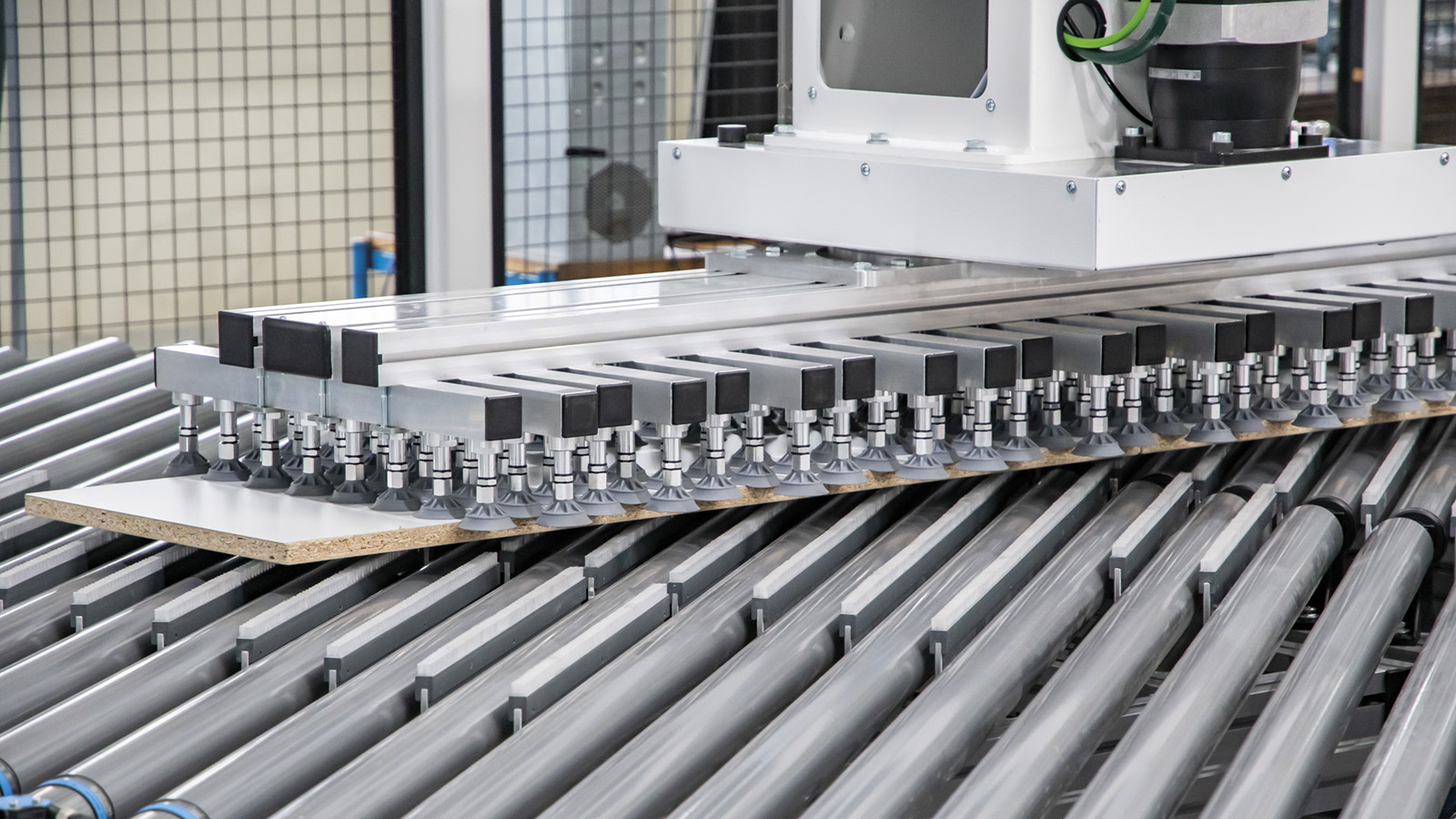

  • Einzelteile mit gleicher Ausrichtung werden zu Werkstückpärchen gebildet und gemeinsam auf die Rücklaufstrecke transportiert.

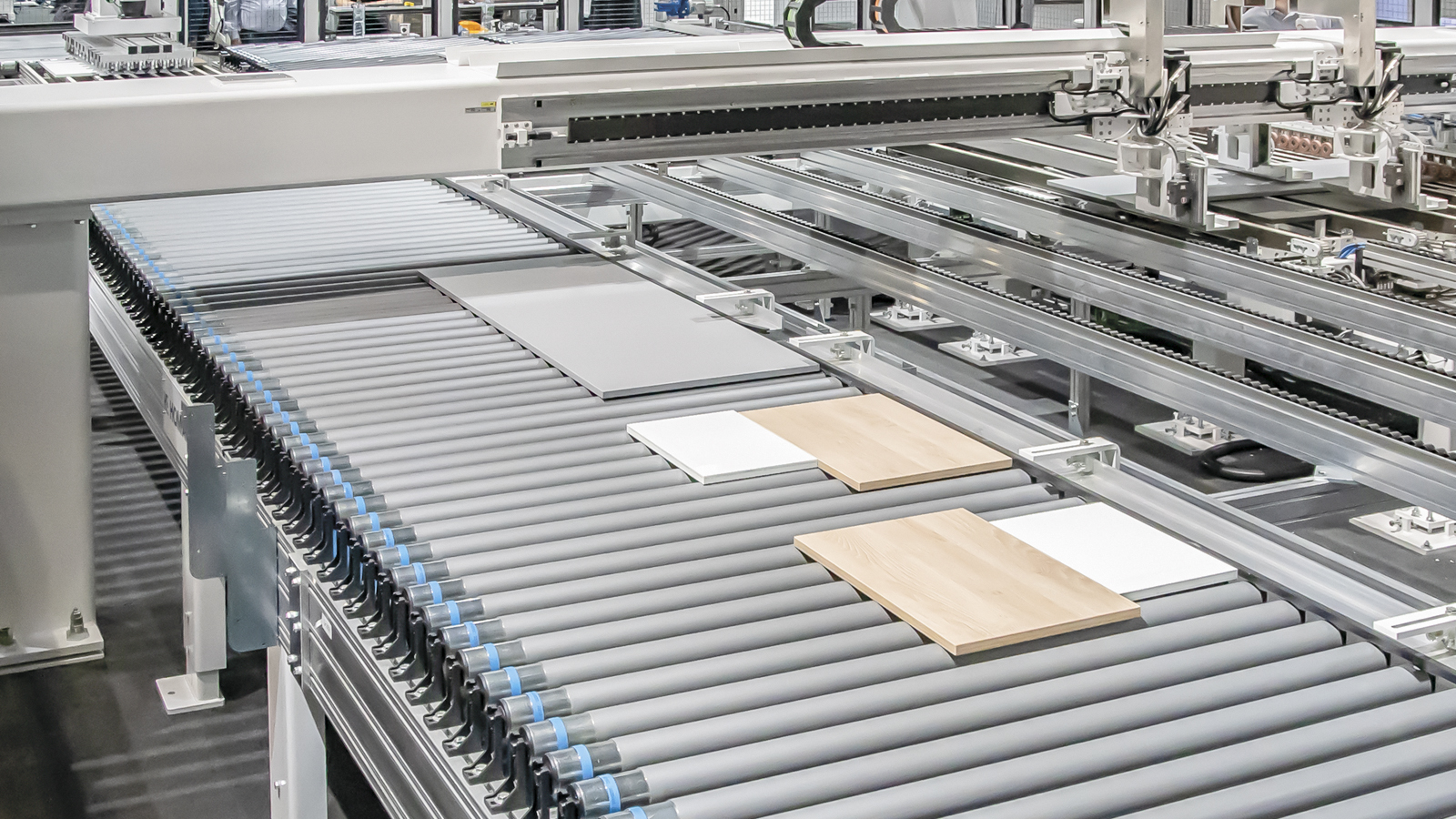

  • Längs oder quer, einzeln oder als Pärchen – die Ablage der Werkstücke auf der Rückführstrecke erfolgt punktgenau.

Funktionen

  • Die eingebundene Maschine zur Format- und Kantenbearbeitung bestimmt die Geschwindigkeit der Automatisierung

  • Maximale Wiederholgenauigkeit bei der Aufnahme, Abgabe und dem Transport der Werkstücke

  • Variable Positionierung der Teile, längs oder quer, durch Drehung in -90°, +90° und 180°

  • Hohe Beschleunigung und abgestimmte Geschwindigkeiten der Achsen - Auch bei Drehen keine Reduzierung der Taktleistung

  • Leistungssteigerung bis zu 100 % in Bezug zur Basismaschine durch Transport von Werkstückpärchen

Technische Daten

Werkstücklänge240 - 3.000 mm
Werkstückbreite120 - 1.200 mm
4-seitige Bearbeitung min. Werkstückgröße240 x 120 mm
4-seitige Bearbeitung max. Werkstückgröße3.000 x 1.200 mm
Werkstückdicke12 - 50 mm
Werkstückgewicht max.50 kg
Leistung max.15 Takte/Minute

(Frühere Produktbezeichnung: Kantenumlauf TFU 820)
