桁架生产中的机器人搬运系统
可用率接近 100 %，重复精度高，工件搬运准确无误：作为您可靠的伙伴，机器人能以高度自动化的方式提高木结构生产的经济效益。与桁架工位相结合，机器人可以全自动方式放入腹杆和弦杆，用于带门窗的墙体构件或山形墙等特殊构件。无论是标准腹杆、特殊腹杆，还是上下弦杆，机器人都能以极高的精度自动将各种腹杆放入桁架中。6 轴机器人可以轻松搬运重达 75 kg 的腹杆。
您的收益
- 通过自动化生产提高产能
- 提高生产灵活性：根据构件情况，可以将腹杆横向、纵向或以对角线放入
- 显著减少员工的重体力劳动
- 提高机床可用性：机器人的可用率非常高，可最大限度地减少停机时间，并提高机床产值
- 更加精确：精准放入腹杆
-
![]()

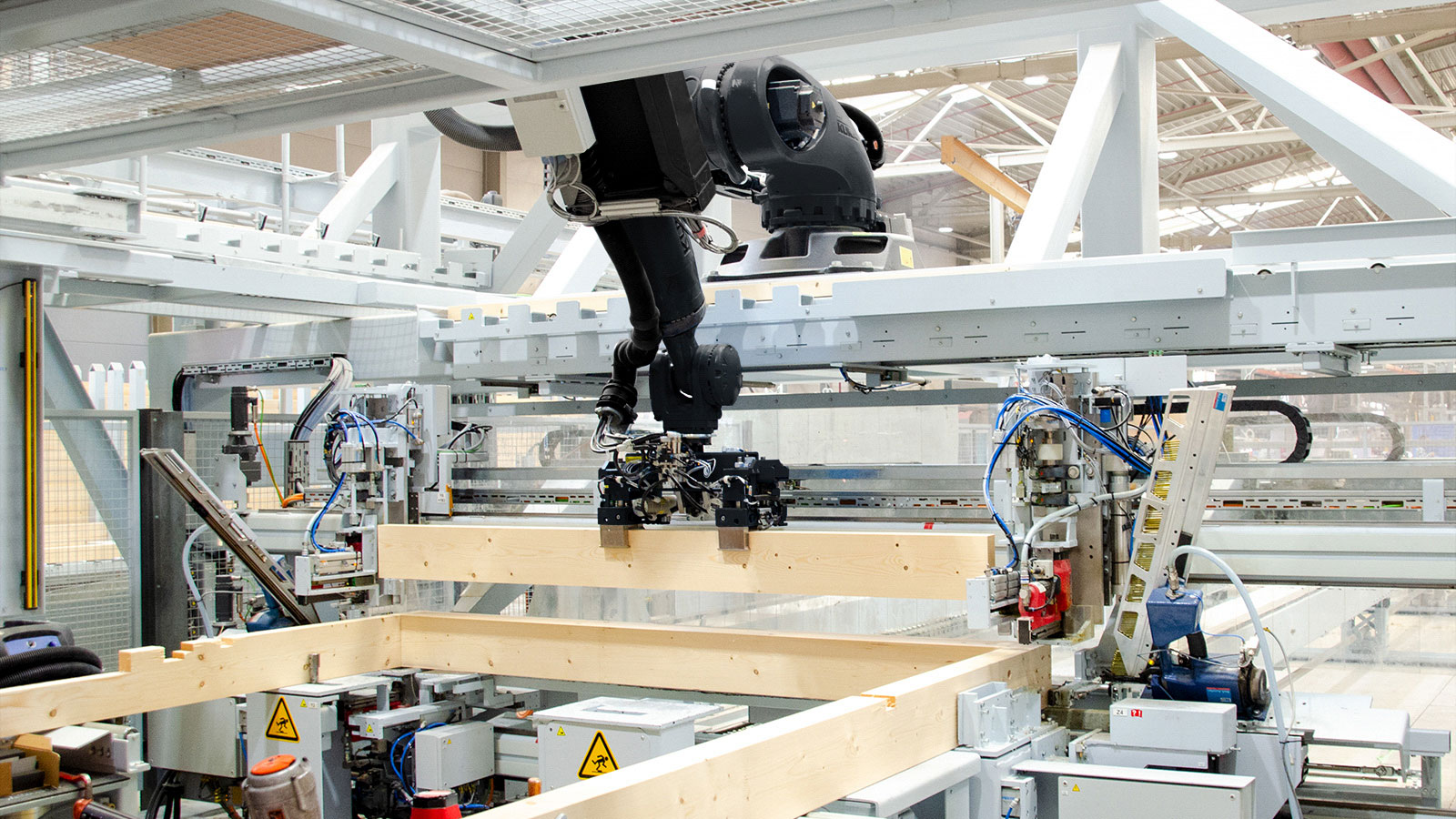

集成于桁架工位中的机器人可实现前所未有的灵活性和速度。 -
![]()

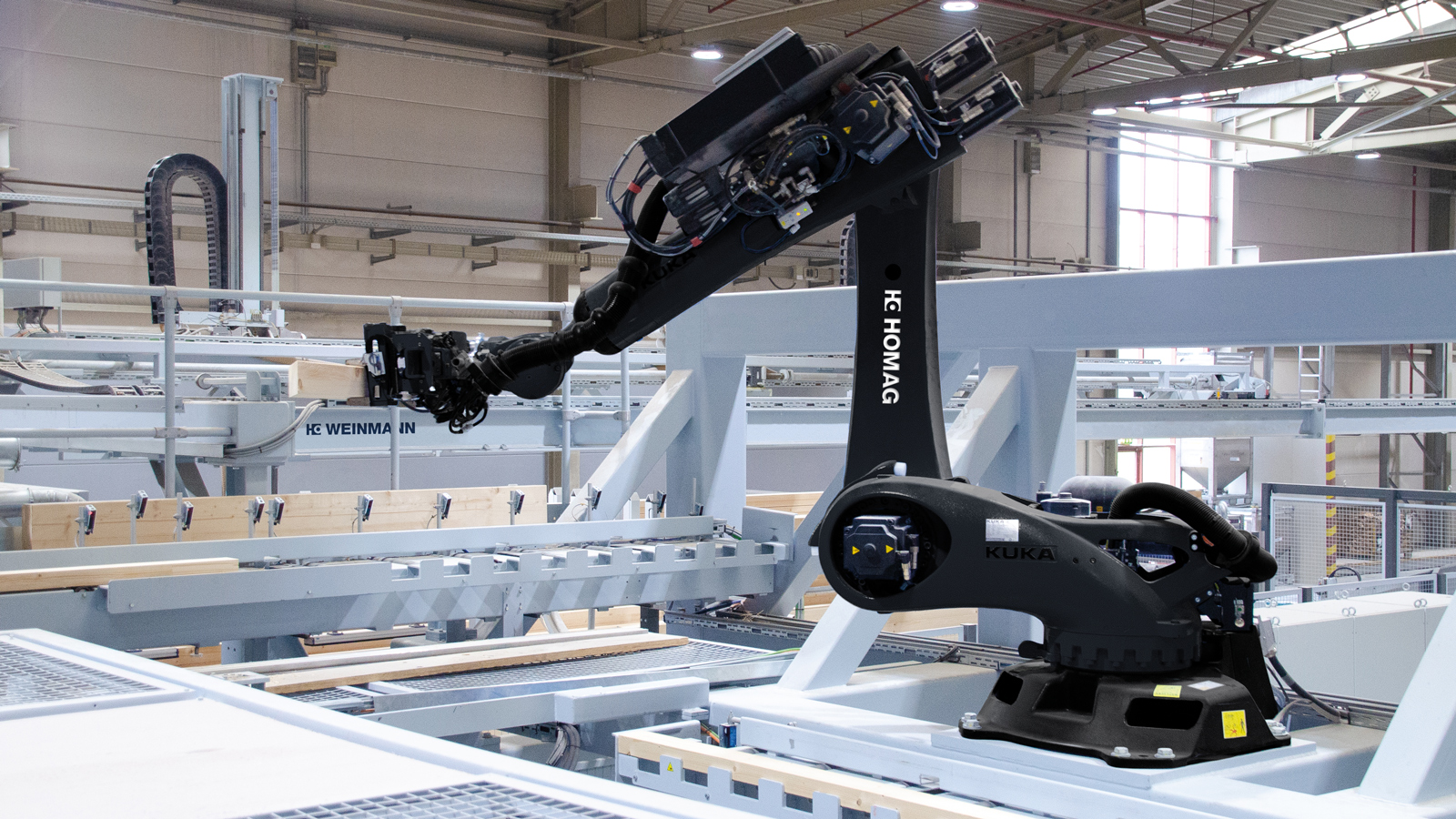

机器人以全自动方式将标准和特殊腹杆以及上下弦杆放入桁架中。 -
![]()

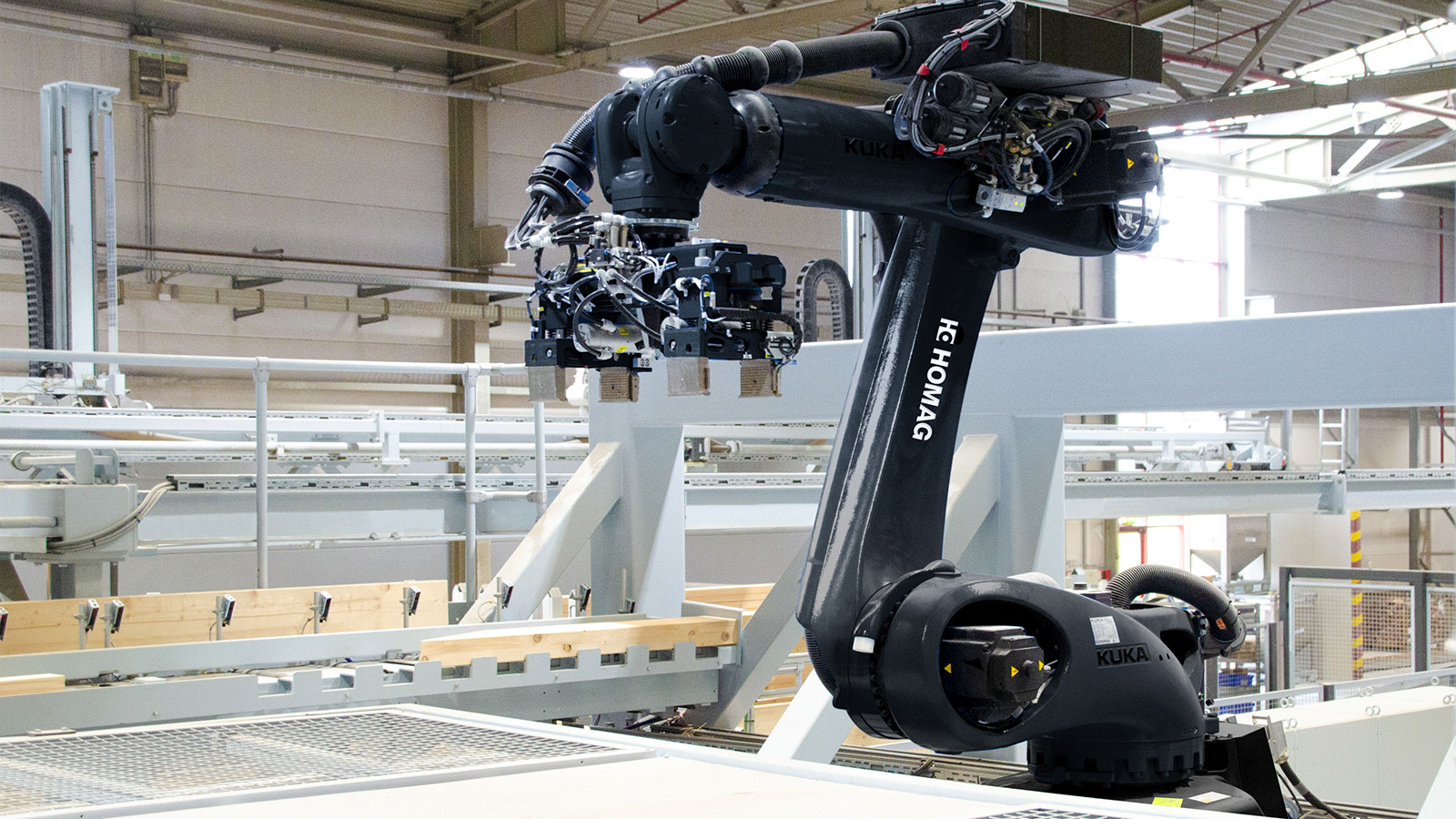

机器人以极高的精度将腹杆放入桁架中。 -
![]()

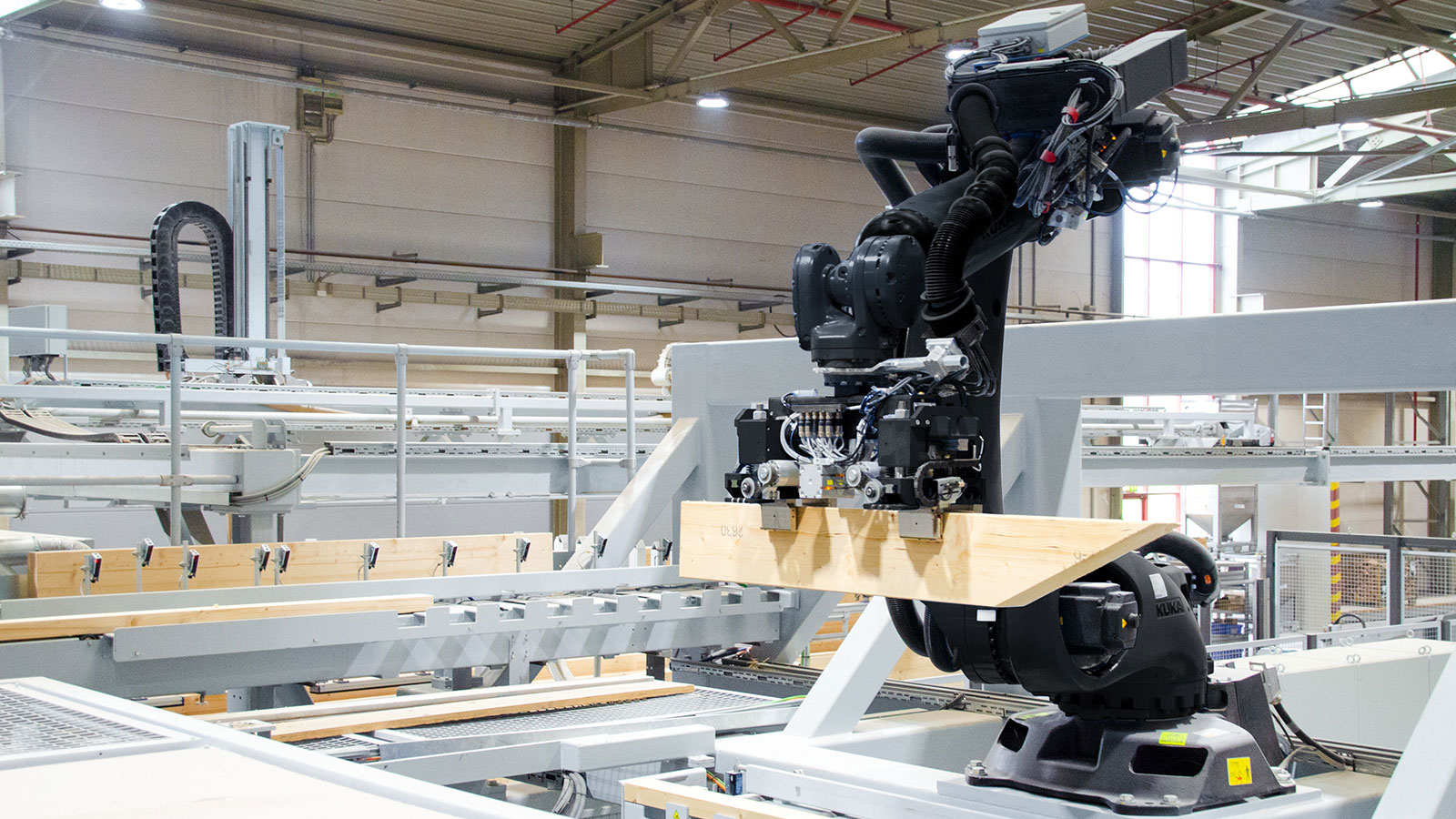

机器人将所需腹杆以自动方式放入框架中。
详细内容
-
6 轴机器人作为桁架工位的核心元素
-

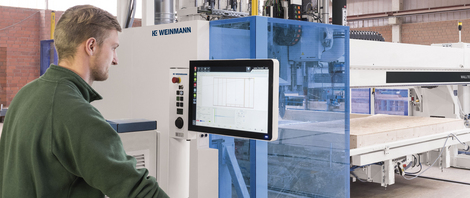

通过 wup 数据记录控制机器人
-
可用于多个备料工位
-
可为不同类型的木材提供不同的逼近程序
-
通过使用压缩空气或伺服电机的机器人夹具快速拾取木材
-
自动计算取放位置（计算时会考虑零件重量、安装位置和安装程序）
-
以全自动方式将木材放入桁架中：根据腹杆和构件情况，可以横向、纵向或呈对角线放入
- 弦杆（上弦杆和下弦杆）
- 已加工和未加工的腹杆（标准腹杆和特殊腹杆）
-
机器人以每分钟 6 次循环的速度放入木材
-
可实现节能且低噪声的搬运，因为只有在移动工件时才会有耗能
技术信息
| 工件尺寸 | |
| 工件长度 [mm] | 780 - 3.500 |
| 横截面 [mm] | 最小 40 x 100 最大 160 x 250 |
| 工件重量 [kg] | 最大 75 |
